结构形式

电缆桥架载荷曲线槽式电缆桥架的结构形式组合式电缆桥架的结构形式桁架式梯架、大跨距桥架的结构形式1．桥架的选择1．

1在工程设计中，桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最1佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。

1．2桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。电缆桥架水平敷设在设备夹层或马道且低于2．5m，应采取保护接地措施。1．3桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造。

电缆桥架可以是电缆通用化，标准化，更加有利于输电电缆的运输和管理，在输电系统，室内配线系统和室外输电系统铺设桥架以正好的保证电路的安全性。

而桥架本身有着很多的优点，合理的设计和精加工标准使得符合不同的电缆线路。从目前的市场看来，桥架规格多种多样，结构结实合理，价格实惠，施工铺设过程没有过于冗杂的步骤，维修方便等。所以工程师才将架桥引入到电缆运输领域，在这里，电缆桥架更好的发挥本身的作用，可以说是必备的材料。

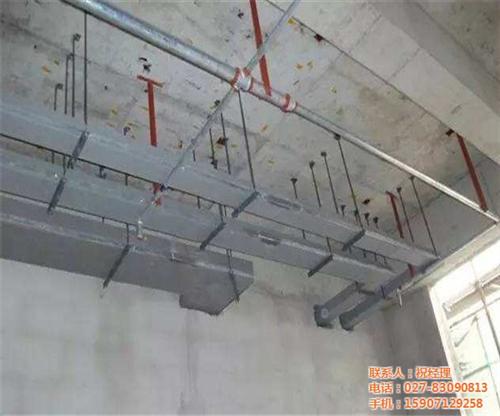

电缆桥架安装说明

金属线槽布线

（1）金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。

（2）同一回路的所有相线和中性线，应敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或与其相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％，电线或电缆根数下限。
