电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最d佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

电缆桥架的荷载

电缆桥架的荷载分为荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。

动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。

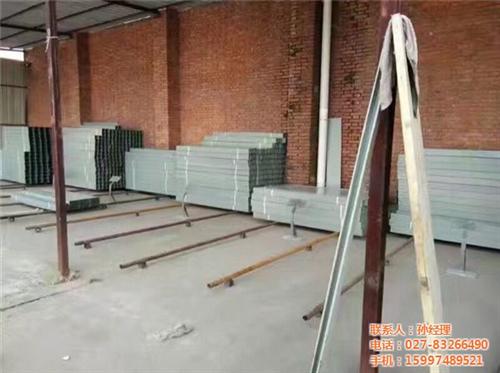

什么是电缆桥架

由支架、托臂及安装附件等组成，将线缆独立支撑或固定于建筑物（构筑物）及其附着物上的刚性结构物总称。电缆桥架是一种新型的线缆敷设装置，电缆桥架发明之初是敷设电缆时候使用，所有称之为电缆桥架，现在不仅仅只在敷设电缆时使用，光缆和管道等敷设安装时也用到电缆桥架，现在的电缆桥架都是广义叫法。

电缆桥架类型：根据结构形式不同可分为槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架、跨距电缆桥架、组合式电缆桥架、开放式网格电缆桥架等；根据选材不同又分为普通（钢铁）电缆桥架、防火电缆桥架、玻璃钢电缆桥架、不锈钢电缆桥架、铝合金电缆桥架、高性能无机材料电缆桥架等。
