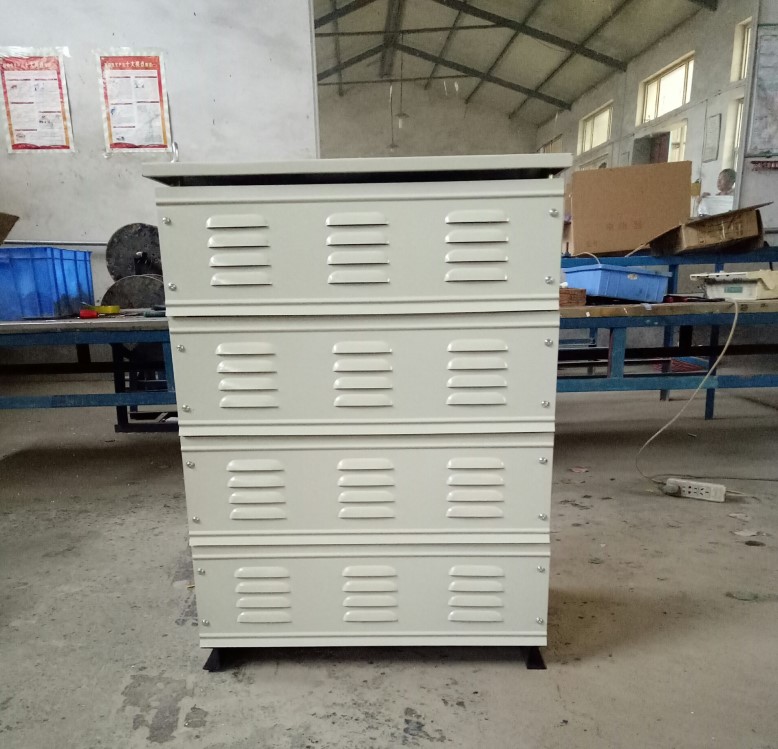

莱芜RY56-250M2-8/6J龙门吊小车电阻器

YZR系列电动机成套电阻器交流起重机

型号意义

R □ 5 □－ □ － □ / □ □ － □

︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 防护外壳 （注）

︱ ︱ ︱ ︱ ︱ ︱ ︱ ︱ 电阻元件代号

︱ ︱ ︱ ︱ ︱ ︱ ︱ 电阻器箱数

︱ ︱ ︱ ︱ ︱ ︱ 电动机极数

︱ ︱ ︱ ︱ ︱ 电动机机座号

︱ ︱ ︱ ︱ 通电持续率

︱ ︱ ︱ 设计序号（匹配YZR系列电动机）

︱ ︱ 控制系统代号

注：带有外壳的代号为“X”，防护等级为IP23.，透用户外防雨“X2”；户内安全防护“X1”；不带有外壳的则无“X”代号。

1、电阻F元件代号:

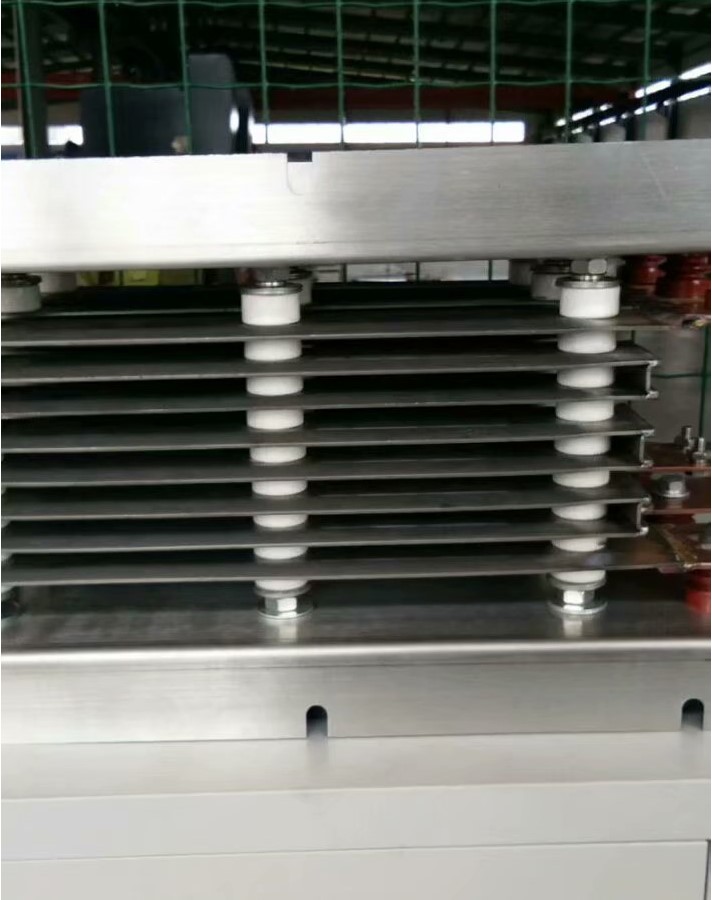

“B”-ZB1及ZB2—康铜板形电阻器元件；

“Y”（J）-ZY（J）-铁铬铝齿形（又称大波浪电阻元件）；

“D”-ZD1-铁铬铝小波浪电阻元件；

“Ｈ”（W、C、C3）－ZH-不锈钢网状形电阻器元件。

2、通电持续率TD%：

TD15%为“1”； TD25%为“2”； TD40%为“4”； TD60%为“6”

3、控制系统代号：

T-凸轮控制器控制（不对称电阻）

K-凸轮控制器控制（不对称电阻，转子一相开路起动）

Q-用PQR10型即PQD6402型升降控制箱（七段电阻六段切换）

S-用PQS单相制动型升降控制箱（五段电阻四段切换）

Sf-用PQS单相制动型升降控制箱（六段电阻五段切换）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段电阻三段切换）

Ze-PQZ型抓斗控制箱（五段电阻四段切换）

F-QR2S二级反接制动升降控制器

RY52-112M-6/2H RY52-132M1-6/2H RY52-132M2-6/2H RY52-160M1-6/2H

RY52-160M2-6/2H RY52-160L-6/2H RY52-180L-6/3H RY52-200L-6/3H

RY52-225M-6/3H RY52-250M1-6/3H RY52-250M2-6/5H RY52-280S-6/5H

RY52-280M-6/7H RY52-160L-8/2H RY52-180L-8/2H RY52-200L-8/3H

RY52-225M-8/3H RY52-250M1-8/3H RY52-250M2-8/4H RY52-280S-8/4H

RY52-280M-8/6H RY52-315S-8/7H RY52-315M-8/8H RY52-280S-10/4H

RY52-280M-10/4H RY52-315S-10/5H RY52-315M-10/7H RY54-112M-6/2H

RY54-132M1-6/2H RY54-132M2-6/2H RY54-160M1-6/2H RY54-160M2-6/2H

RY54-160L-6/3H RY54-180L-6/3H RY54-200L-6/3H RY54-225M-6/4H

RY54-250M1-6/4H RY54-250M2-6/5H RY54-280S-6/6H RY54-280M-6/8H

RY54-160L-8/2H RY54-180L-8/3H RY54-200L-8/3H RY54-225M-8/3H

RY54-250M1-8/3H RY54-250M2-8/5H RY54-280S-8/5H RY54-280M-8/6H

RY54-315S-8/9H RY54-315M-8/10H RY54-280S-10/4H RY54-280M-10/5H

RY54-315S-10/6H RY54-315M-10/8H RY56-112M-6/2H RY56-132M1-6/2H

RY56-132M2-6/2H RY56-160M1-6/2H RY56-160M2-6/2H RY56-160L-6/2H

RY56-180L-6/3H RY56-200L-6/4H RY56-225M-6/5H RY56-250M1-6/5H

RY56-250M2-6/6H RY56-280S-6/7H RY56-280M-6/7H RY56-160L-8/2H

RY56-180L-8/2H RY56-200L-8/3H RY56-225M-8/3H RY56-250M1-8/5H

RY56-250M2-8/5H RY56-280S-8/5H RY56-280M-8/6H RY56-315S-8/9H

RY56-315M-8/10H RY56-280S-10/5H RY56-280M-10/5H RY56-315S-10/7H

RY56-315M-10/11H

温馨提示：因电阻器产品种类繁多，未能把所有照片拍全，所以有些产品链接上的照片，和实物标题不符，同系列产品图片仅供参考，本店销售的每一件产品均经过周密测试，有合格证
