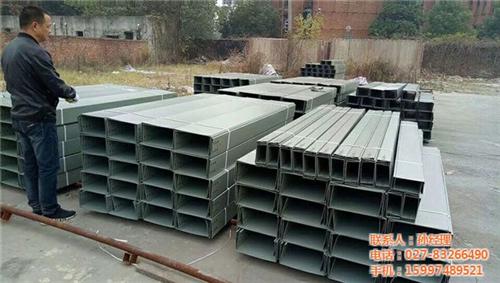

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。基本种类：　槽式电缆桥架，一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

托盘式电缆桥架，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。

接地

根据规范的有关规定,镀锌电缆桥架进行良好的接地。

(1)镀锌电缆桥架直接板每个固定螺栓接触电阻

应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：

r=ρ·L/S

式中：ρ =15×10Ω-6 / cm(20℃)；

L=长度按100mm计算；

S=截面积cm2。

(2)梯架于托盘的单位电阻值见表2。

表2 梯架于托盘的单位电阻值

(3)电缆槽的单位电阻值见表3

(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：

R=L(r+1/3r’)

式中：

R--梯边，即（电缆槽）全长总电阻（mΩ）；

r--梯边单位长度电阻（mΩ/m）

r’--直接板固定螺栓接触电阻。

电缆桥架的规格尺寸选择

工程实际中，在电缆桥架的规格尺寸选择方面的问题是要么偏大，要么偏紧张。如何合理地选择电缆桥架的规格尺寸呢？《民用建筑电气设计规范》（JGJ16-2008）中8、10、7条规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。”

根据电缆弯曲半径选择电缆桥架

在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最l小允许弯曲半径。
