产品分单芯、三芯。终端头的绝缘管一般650mm长，但也可以根据客户的要求加长到800mm、1000mm、1200m。
交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏地线分开，使电缆预试更加方便、合理。
油浸电缆户内、外终端和中间连接在电缆分叉处采用隔油指套堵油，外再套一绝缘指套，产品安全、可靠。
（也可根据客户要求提供导电指套工艺的产品）
产品技术指标
产品名称
型号规格
适用电缆截图(mm2)
10kv 户内交联单芯终端
NSY-10/1.1
25-50
NSY-10/1.2
70-120
NSY-10/1.3
150-240
NSY-10/1.4
300-500
10kv 户外交联单芯终端
WSY-10/1.1
25-50
WSY-10/1.2
70-120
WSY-10/1.3
150-240
WSY-10/1.4
300-500
产品名称
型号规格
适用电缆截图(mm2)
10kv 户内交联三芯终端
NSY-10/3.1
25-50
NSY-10/3.2
70-120
NSY-10/3.3
150-240
NSY-10/3.4
300-500
10kv 户外交联三芯终端
WSY-10/3.1
25-50
WSY-10/3.2
70-120
WSY-10/3.3
150-240
WSY-10/3.4
300-500
10kv 户内油浸三芯终端
NSZ-10/3.1
25-50
NSZ-10/3.2
70-120
NSZ-10/3.3
150-240
10kv 户外油浸三芯终端
WSZ-10/3.1
25-50
WSZ-10/3.2
70-120
WSZ-10/3.3
150-240
项目
试验项目
标准要求
实验结果
评注
10kV 户内/外终端头
1min工频耐压试验
45kV不闪络、不击穿
45kV，1min 组合试样各相均未未闪络和击穿
通过
局部放电试验
13kV时放电量≤20pC
相别
黄
绿
红
通过
放电量
<4
<5
<5
负荷循环试验
导体加热至90℃~95℃，每一循环为8h，其中加热5h冷却3h，共三次循环
按标准要求完成三次负荷循环试验
由以下试验评定
局部放电试验
13kV时放电量≤20pC
相别
黄
绿
红
通过
放电量
<4
<5
<5
冲击电压试验
105kV，正负极性各10次，不闪络，不击穿
105kV正负极性各10次，组合试样各相均未闪络和击穿
通过
负极性15min直流电压试验
52kV/15min不闪络、不击穿
52kV，15min，组合试样各相均，未闪络和击穿
通过
4 h工频电压试验
35kV/4h不闪络、不击穿
35kV，4h，组合试样各相均，未闪络和击穿
通过
02
23
2018

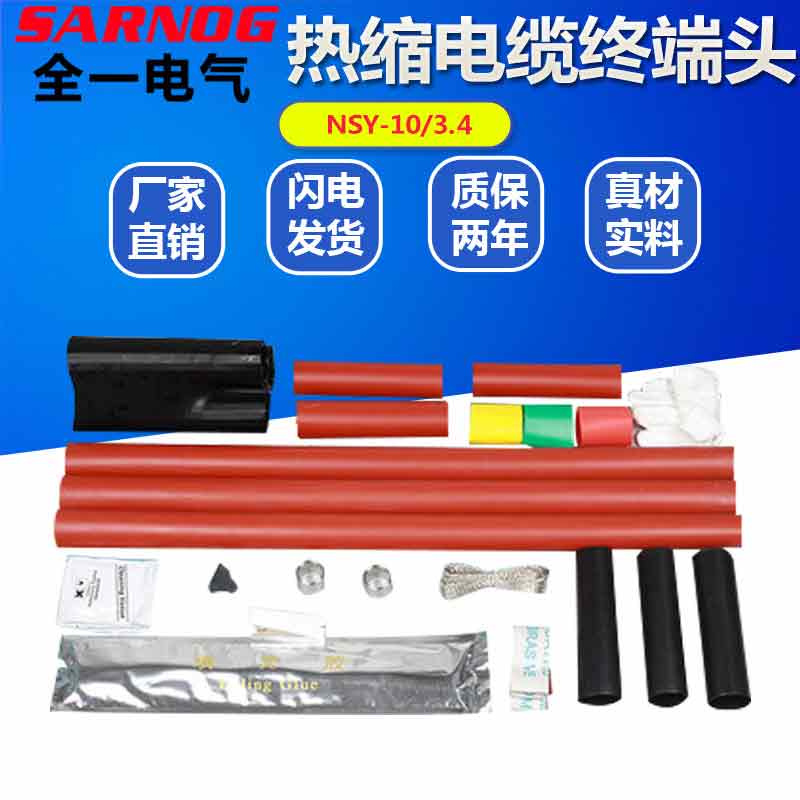

NSY-103.4热缩三芯电缆终端头10 15KV户内高压交
来源:[浙江全一电气有限公司]
联系人：杨先生
手机：18042549316
电话：0577-62788932
传真：0577-62788931
QQ：942400556
Email：bzyt0416@qq.com
地址：浙江省温州市乐清市柳江北路80号
品牌：全一电气
价格：130.00
元/套
供应地：浙江省温州市
产品型号：NSY-103.4
