高压隔离开关

安装使用说明：

1、安装平面必须平整，支架安装螺杆必须保证牢固

2、隔离开关高压电源端距周围其他物件应保证大于300mm的间隙；

3、当开关手柄转动异常时，应及时检查维修，以免损坏其他部件；

4、隔离开关应安排检修人员定期维护保养，轴承每隔二年应拆洗并涂上润滑油脂。

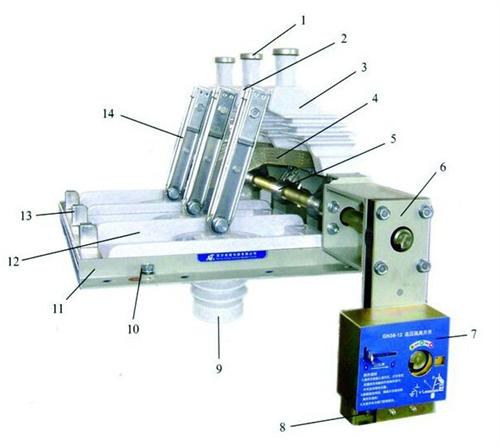

GN38-12隔离开关

GN38隔离开关结构特点

下隔离 同轴 右操 三工位

手动一体化机构

(具有接地关合能力)

结构特点

1.隔离开关和接地开关组成一体

2.接地开关具有关短路电流能力

3.隔离和接地开关具有完善机械闭锁

4.出线端子采用侧装

5.电缆出线高度得到有效保证

GN38-12/630A户内高压隔离开关上隔离

GN38-12高压隔离开关安装和调试

       开箱后，应检查产品有无破损和锈蚀，产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符，完好无损。清理表面灰尘和污垢。检查开关各主要连结部位的螺钉是否松动，如有上述情况，应进行旋紧调整。对机械磨擦部位涂以工业凡士林油。按高压柜，环网柜的位置需要进行安装，注意开关分闸时带电部分与对地的绝缘距离大于125cm。开关安装好以后应无负荷操作3-5次，检查分，合，接地标识是否和相应的操作益吻合，操作时不行有卡住等非正常现象。动，静触头接触压紧弹簧的压力出厂时已调好，用户不必再调整。开关与母线的连接处，接触必须良好，固定可靠。

安装与调试

检查

      开箱后，应按照装箱单检查产品，备 件及随机附带的技术文件是否齐全，产品铭牌、合格证是否与定货 单相符。外观检查：清除表面污物，检查绝缘 件是否破裂，表面损伤，动、静触头是否变形或损坏，紧固件是否 有松动，操作部件是否灵活。隔离开关可水平正装、水平 倒装。隔离开关安装高度一般为操 动机构的安装位置为 1 m～1.3m（手柄支点到地面距离）。确定隔离开关的安装位置时 ，应使开关带电部位，不论在分、合闸位置，对地绝缘距离不小于 125 ㎜。
