FZW28（A）-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。

本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。

本说明描述了柱上真空负荷开关的结构、功能和组装方法。FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障

二、使用的环境条件

1）周围空气温度上限不超过40℃，不限不超过-45℃；

2）风速不大于35m/s；

3）海拔不高于1000m，地震烈度不超过8度；

4）环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；

5）覆冰厚度不超过10mm；

6）安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；

7）中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。

三、产品型号及含义

FDR系列负荷开关控制器型号

FDR系列负荷开关控制器包含以下产品：

FDR-01-1P：适配负荷开关，带PDA智能掌上机无线通信功能

FDR-01-3G：适配负荷开关，带GSM短信通信功能

FDR-01-4G：适配负荷开关，带GPRS无线上网功能

FDR-01-A：适配终端或线路上负荷开关，环网功能

FDR-01-3G-A：适配终端或线路上负荷开关，带GSM短信通信功能，环网功能

FDR-01-4G-A：适配终端或线路上负荷开关，带GPRS无线上网功能，环网功能

四、技术参数

1）开关技术参数如表1所示。

2)控制器技术参如表2所示。

五、附件

开关有诸如螺栓、螺帽和搭板等附件，它们均附着在开关的起吊架上。

六、可选项

开关有下列部件可供选择使用。

带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。

七、结构

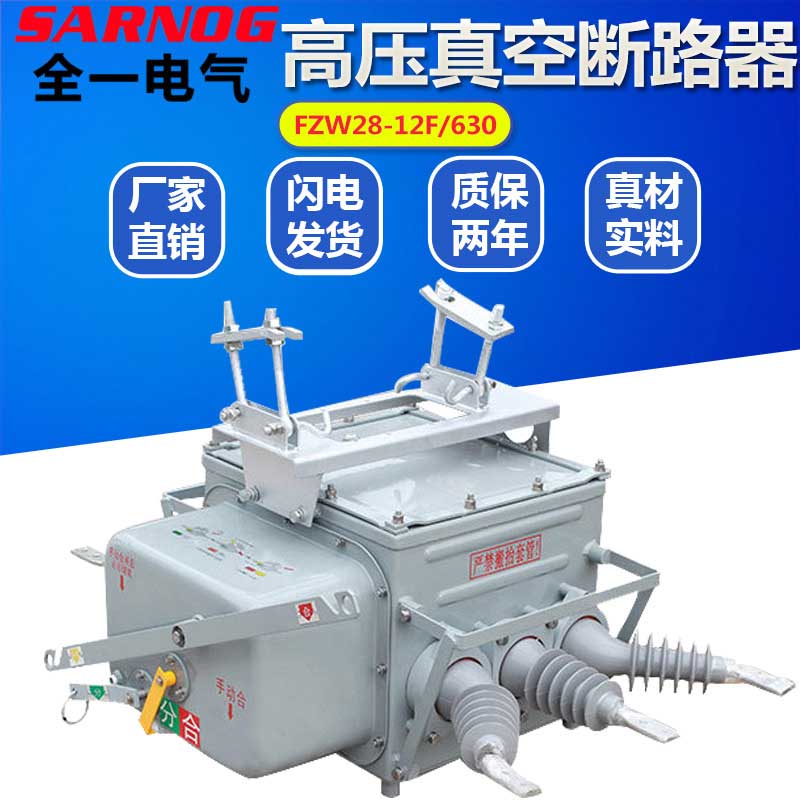

1）开关的外形如图1所示。开关由外壳、起吊架和主电路联接部分构成的外壳由箱盖1、箱体2和操动机构封盖3组成，并有可靠的密封结构。开关密封结构。开关密封处有一个由防雨垫圈和“O”形密封组成的膜封结构，以便长期使用时保护没有水份，包括雨水进入开关内部。起吊架有四个固定在外部壳体上的起吊螺栓，所以保证开关能够固定在横担上。主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅胶套管。

2）内部结构如图2所示。内部结构可分为主电路和操作机构两部分。主电路由开断三相电流的真空灭弧室和与之串联的隔离断口组成，从而具有更高的隔离可信度。为了提高绝缘性能，相间及相对地（壳体）之间装有绝缘隔板（云母）。开关充有作为绝缘介质的SF6气体。操作机构部分的详细情况在第8节给予完整的解释。

3）开关内置1只穿缆式零序CT和2只(A、C相)短路保护CT供相电流保护使用。

4）开关内置（或外置）电压互感器，装在负荷开关电源侧，为用户提供操作电源，以供配电自动化系统用，开关整套结构为免维护设备。表1开关的主要技术参数
