水平接地装置的铺设应沿屋周围环形铺设,其距建筑的距离应为5-10米,在大楼有钢筋入地的情况下,应与大楼钢筋取两点以上可靠连接,其与建筑的安全距离应达到15米以上.在人行横道或经常有人活动区域,其埋藏深度应达到1米以上.各引下线和预留的检测装置均应套绝缘管.

      垂直接地体的使用应沿水平接地体垂直铺设,其铺设距离应为本身长度的1.5-2倍,距检测点5米开始铺设.

共用接地体统的使用:

      各类防雷中,对公共接地系统的接地阻值均采用1欧姆以下.

     直击雷的接地(避雷针﹨避雷带﹨各突出的金属构件)

     在不同类别建筑防雷中按安全距离设置引下线,其引下线接地在入地端需设置断接卡,以保证能定时检测出各引下线在断连时的连接状态.

     感应雷的接地(工作接地﹨保护接地﹨防雷接地)

     在各接地中需单独设置引下线入地,其地下距离为10米以上.接地端设置集中接地排.

安装使用

1．本系列单相电源避雷器采用深色全金属外壳，密封性好、安全可靠。

2．本系列单相电源避雷器采用并联方式与被保护设备连接；请勿擅自拆卸本系列产品。

3．用户按避雷器上的接线标志正确接线，接地线用截面积不小于25mm的绝缘黄绿铜导线。接地线长度尽可能的短，以减小接地电阻。

4．本系列产品出厂时配有安装配件，用户可以根据实际情况安装、接线，检查有、无接错后即可通电投入运行。

5．定期检查电源避雷器的工作情况：避雷器正常时，工作指示灯（绿灯）亮，当避雷器上的劣化指示灯（红）亮时，表明该电源避雷器内部重要元器件失效，则请立即更换。

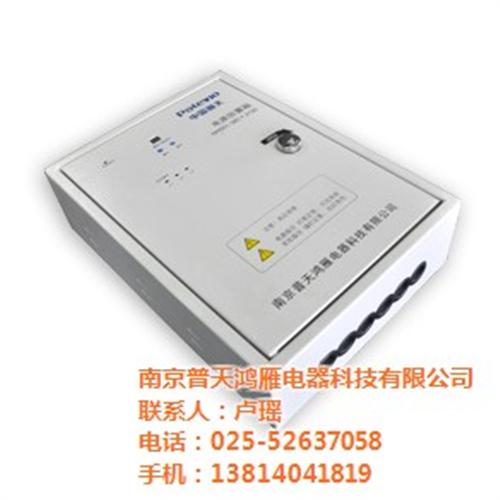

6．电源防雷箱使用期间，应定期检测并查看指示灯工作状态：绿色指示灯为工作指示，防雷箱工作正常； 红色指示灯正常工作时不亮，当防雷箱出现故障，红色指示灯亮，应及时维修或更换。

天馈线防雷器的选择

    天馈防雷器主要分为开关型和1/4波长型2种，开关型天馈防雷器接口有N型接口，SMA接口，F型接口，SL16接口，TNC接口等，频率从0-2.5GHZ或0-6Ghz都有，频率范围非常宽，放电电流相对1/4波长型小不少，一般是20KA。

    1/4波长型天馈防雷器目前只有2种接口：N型和DIN型，频率为800-2500Mhz，放电电流为60KA和100KA，防雷效果较开关型馈线避雷器好很多。在实际的天馈防雷器选型中，要根据接口、频率、功率等参数来选择合适的馈线防雷器。
