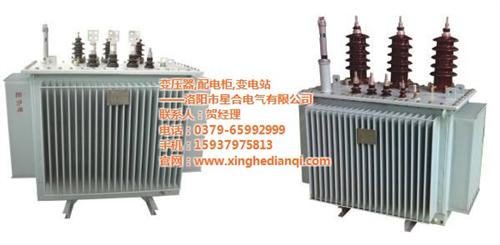

基本结构 变压器（以最简单的双绕组变压器为例）主要由两个绕组和穿过这两个绕组的共同磁路构成。与电源相连 ，取得电功率的绕组称原绕组或一次绕组 ；与负载相连，输出电功率的称副绕组或二次绕组。为加强磁场、提高效率，通常将两绕组套在铁心上。磁通的绝大部分通过铁心，这部分磁通称主磁通，它交链原、副绕组。只环链一个绕组的称漏磁通，它远小于主磁通。 变压器铁心一般用0.35或0.5毫米厚的两面涂有绝缘层的硅钢片叠成或卷成。变压器铁心分为芯式和壳式两大类。

与硅钢片铁芯变压器相比，非晶合金变压器的空载损耗下降75%左右，空载电流下降约80%，是目前节能效果非常理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。在我国节能环保政策不断推进下，非晶变压器将逐步替代传统的硅钢片铁心变压器。根据中商情报网发布的《2011-2015年中国变压器市场调研及投资前景预测报告》，2011年1～3季度我国变压器产量超过11亿KVA，同比增长13.9%，预计到2015年我国变压器产量将超过20亿KVA。

    现对目前变压器各种线圈普遍采用的集中换位方法及环流损耗进行较quan面的分析研究，指出存在的问题，提出改进方法，并计算改进型换位的环流损耗。

    由于变压器纵向漏磁沿线圈轴向分布不均以及在线圈端部形成的弯曲，它对线圈环流的影响并非无足轻重。随变压器容量增大，传统换位方式越加不可接受。应按实际漏磁场分布设计适应的新型换位，并据此计算环流损耗。

    线圈内环流回路的电阻值不是总可以忽略的。环流越大，其回路电阻的扼流作用越强，分析计算时应予考虑。
