本产适用于对各种高低压电器设备，电器元件，绝缘材料进行工频或直流高压下的绝缘强度实验，体积小、重量轻、携带方便、无渗透油现象。分为交流、交流串激、交直流、交支流串激四种 技术要求 1、试验变压器使用环境要求： 1.1 输入电压：交流220V或380V，50Hz； 1.2 环境温度：-40℃～40℃； 1.3 相对湿度：≤85%（环境温度为25℃时）； 1.4 不含有化学性气体及蒸汽的环境中； 1.5 无*炸性危险的气体中； 1.6 不受雨水浸入的场合下。
产品结构
TQSB系列轻型高压试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。其内外部结构见图1。
图1：TQSB试验变压器结构示意图
1-均压球；2-硅堆短路杆；3-高压套管；4-油阀；5-壳体；6、7-调整电压输入a、x端子；8、9-仪表测量E、F端子；10-高压尾X端子；11-变压器外壳接地端；12-高压输出A端子；13-高压整流硅堆；14-内部均压环；15-变压器铁芯；16-初级低压绕组；17-测量仪表绕组；18-次级高压绕组；19-变压器油。

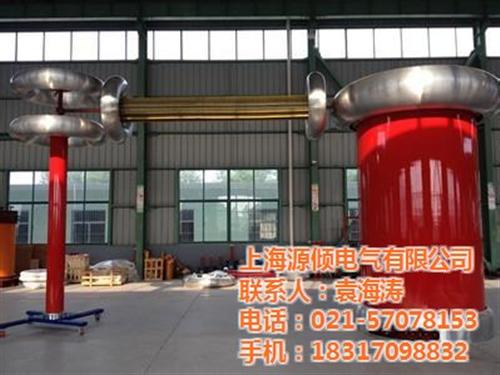

产品简介： 油浸式试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
油浸式试验变压器为单相变压器，用工频220V（10kVA以上为380V）电源接入XC∕TC（为本公司生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50kVA以上调压器外附）调节至0-200V（或0-400V）电压输出至LCSB（G）、TDM（G）试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
