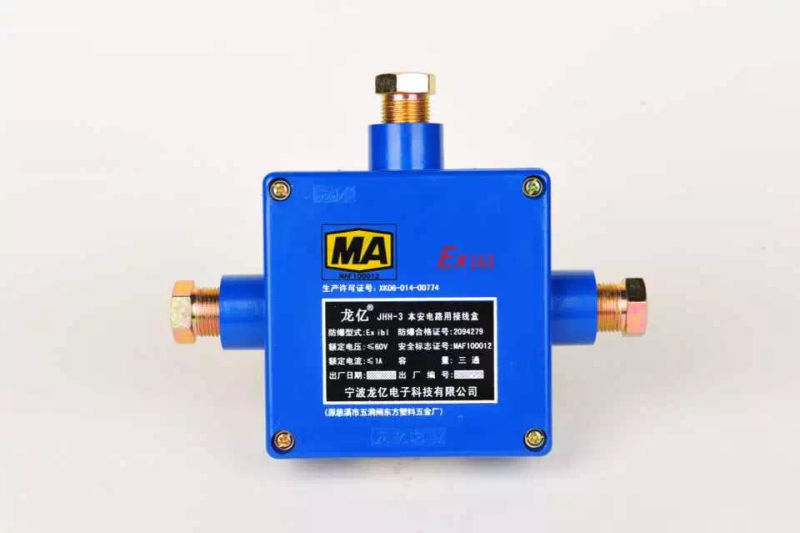

名称：　矿用本安电路用电缆接线盒
技术参数：　工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω
适用范围：　适用煤矿井下瓦斯和煤尘爆炸的环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线之用
接线用途：　该产品只能适用于本安电路连接
订货须知：　订货时需说明订货数量、规格及配接电缆型号JHH-3本安接线盒，JHH-3矿用接线盒，煤矿通讯、监控系统用接线盒
一、JHH-3本安接线盒，JHH-3矿用接线盒，煤矿通讯、监控系统用接线盒概述
本产品根据Q/HX003-2007标准生产。
本产品可与煤矿通讯、监控系统所使用的电缆配套，可用于煤矿井下采掘工作面，巷道洞室，上下山等有瓦斯，煤尘爆炸危险环境，作为与本安型通讯，监控系统设备的电缆连接装置。
二、型号含义
防爆型式：矿用本质安全型。
防爆标志：ExibⅠ。
三、使用环境
JHH-3a、环境温度-10℃-+40℃；
JHH-3b、相对温度：≤95％（+25℃时）；
c、大气压力：86-106KPa；
JHH-3d、环境中有爆炸性气体及煤尘等易爆物质；
JHH-3e、环境中应无腐蚀性气体；
四、技术要求
额定电压 60V
额定电流 3A
接触电阻小于0.01欧姆
绝缘电阻大于500兆欧
表面绝缘电阻小于1×109Ω
五、使用说明
JHH-3（1）本产品由4组相互并联的接线端子组成。每组3对线，共12对。
JHH-3（2）本产品只能用于工作电压60伏直流以下，工作电压3A的本安电路上使用。
JHH-3（3）本产品的密封圈，平垫圈的内径、可按使用电缆线径，在安装时随意选用。
JHH-3（4）安装时必须拧紧进线螺母，紧固螺钉、保证密封可靠。
六、使用须知
JHH-3（1）本产品可用于60伏以下的本安型通讯，监控设备中，未经防爆审查机关确认，不能同时接通二路本安电源。
JHH-3（2）本连接器可用于符合上述条件的所有矿井区域中、包括采掘工作面。
