1.产品安装前一定要认真、仔细阅读并理解本安装工艺；

2.安装前先进行电缆外护套绝缘测试及相序确认，确认电缆合格后方可进行安装！

1

 CD-YJJJ(T)I2 64/110-801(802)(B)-ZP

 长园电力技术有限公司

 版本：A 版 2016 年 7 月印刷

具备现场施工条件后，具体安装严格按以下步骤进行：

1. 电缆两端就位，加热校直预处理

电缆

 临时断点

 电缆 终断点

 临时断点

电缆

图

1.1 将待安装的两端电缆摆放至预置位置，按图1所示从临时断点锯除多余电缆；

1.2 按现场要求确定电缆长端短端方向；将630mm2的电缆作为长端，800mm2的电

缆作为短端。

 单位：mm

 临时断点

 外护套

 长端

 外护套 铝护套阻水带

 电缆 终断点

短端

临时断点

图

1.3

按图2所示尺寸去除两端电缆的外护套、金属套、保留阻水带；

1.4

将电缆的金属套表面清洁干净,用专用工具将金属套断口胀成喇叭口，用锉刀将喇叭口处理圆整，并把电缆外护套表面自断口200mm范围内的石墨导电层刮干净；

1.5

用加热校直装置将电缆端部去除金属套的部分加热后校直，保持并固定电缆成直线状态，以消除电缆的机械应力。

推荐工艺参数：1.加热温度75～80℃

2.加热至要求温度后维持2～3小时

3.自然冷却至环境温度，时间不少于8小时。

66kV   150-1600mm2

110kV 240-2000mm2

220kV 400-2500mm2

500kV 800-2500mm2

产品说明

  主要由接线柱、应力锥、瓷套和尾管等零件组成。应力锥采用进口的硅橡胶注胶而成。瓷套采用高强瓷、大小伞裙结构，外形呈锥形具有良好的防污闪特性。瓷套内填充聚异丁烯，采用进口密封圈密封，更增加了绝缘性和密封性能。

产品规格

产品特点

1、瓷套采用高强度的无机材料电瓷制成，具有良好的耐气候性、抗漏痕、电蚀能力和憎水性能；

   2、采用进口液体硅橡胶高温硫化成型；

   3、采用多层密封结构，以防止终端在运行过程中瓷套出现渗水等现象，提高终端的使用寿命；

   4、采用有限元分析软件优化设计，使电场分布达到状态。

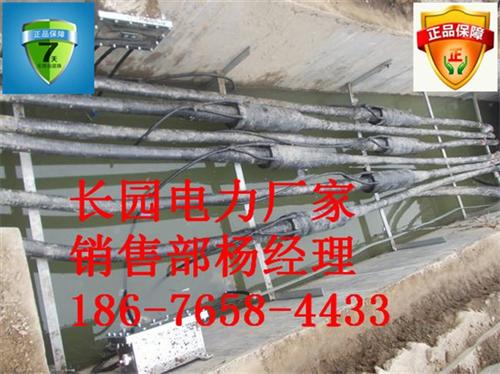

中间接头和GIS终端产品型号(规格)：110kV交联聚乙烯绝缘电缆户外终端

110kV交联聚乙烯绝缘电缆中间接头110kV交联聚乙烯绝缘电缆GIS终端主要技术性能指标

主要技术性能指标（以下试验包含三种产品，在括号内注明的除外）：

环境温度局部放电试验：≤5pC 冲击电压试验：550kV 工频电压试验：160kV，15min

高温局部放电试验（110kv交联聚乙烯绝缘电缆中间接头、GIS终端）：≤5pC：

6h工频电压试验：192kV，6h未击穿、闪络 1min工频电压试验：230 kV，1min未击穿、闪络

压力泄漏试验（110kV交联聚乙烯绝缘电缆户外终端、GIS终端）：

0.2Mpa，1h

淋雨耐压试验（110kV交联聚乙烯绝缘电缆户外终端）：185kV，1min

支柱绝缘子雷电冲击电压试验（110kV交联聚乙烯绝缘电缆户外终端）：

37.5kV，正负极性各10次

支柱绝缘子负极性直流电压试验（110kV交联聚乙烯绝缘电缆户外终端）：

20 kV，1min

无线电干扰试验（110kV交联聚乙烯绝缘电缆户外终端）：81 kV，≤450μV

技术性能特点（或创新点）、技术水平和应用情况：

样机额定电压为220kV及330kV，供保护和计量用。其技术覆盖电子式电流、电压及其组合互感器。产品结构由传感头部件，信号柱和合并器单元组成。传感头置于高压部分，电流变换器的保护级采用罗可夫斯基线圈—积分器系统，测量级采用低功率铁芯线圈，基本误差达0.1级、0.2S级，暂态误差达5TPE级。电压传感器采用串行感应分压器，二次无负载要求，基本误差达0.2级，保护达3P级。采集器提供三个模拟量输入，经低通滤波进入模数转换。高压部分所需电源由激光通过光电转换经光纤提供，与地面无电气联系。信号柱为内穿光纤的复合绝缘柱，有支柱式。
