产品概述：
ZN63A-12(VS1)户内交流高压真空断路器适用于三相交流50Hz，额定电压为7.2KV~12KV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN一口固定式开关柜。
ZN63A-12(VS1)户内交流高压真空断路器符合国家标准GB1984《交流高压断路器》、JB3855《3.6～40.5KV户内交流高压真空断路器》和IEC60056 《高压交流断路器》标准。满足DL/T403 《10~35KV户内高压真空断路器订货技术条件》。
采用永磁式单相直流电动机，其技术数据如下：
当操作电压为
03
24
2018

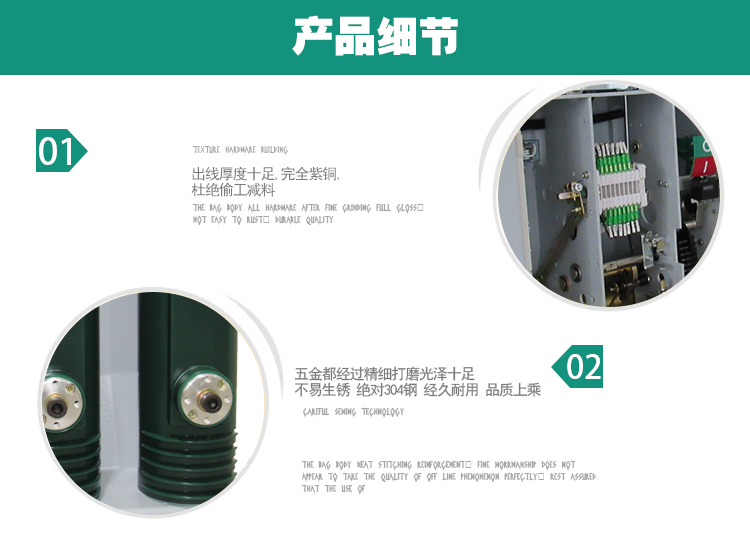

浙江旭力ZN63-12/630（vs1）高压户内真空断路器厂 浙江真空断路器 断路器哪的便宜 真空断路器厂家
来源:[旭力电气]
联系人：郭女士
手机：15967775693
电话：0577-62906916
传真：0577-62906917
QQ：252162823
Email：2521062823@QQ.com
地址：浙江省温州市乐清市象阳汤岙余工业区
品牌：旭力
价格：4600.00
元/台
供应地：浙江省温州市
产品型号：ZN63-12/630（vs1）
主要技术参数
1、ZN63A－12（VS1）真空断路器主要技术参数
序 号
名 称
单位
数 据
1
额定电压
KV
12
12
12
12
12
2
额定电流
A
630,1250
630,1250
630,1250,1600
1250,1600,2000
2000,2500,3150
3
额定绝缘水平
1min工频耐压
KV
42
42
42
42
42
额定雷电冲击耐压
75
75
75
75
75
4
额定短路开断电流
KA
16
20
25
31.5
40
5
额定短路关合电流（峰值）
40
50
63
80
100
6
额定（峰值）耐受电流
40
50
63
80
100
7
额定短时耐受电流
16
20
25
31.5
40
8
额定短路开断电流开断次数
次
50
50
50
50
30
9
额定短路持续时间
S
4
4
4
4
4
10
额定操作顺序
分-t-合分-180s-合分*
11
机械寿命
次
2000
20000
20000
20000
10000
12
额定单个电容器组开断电流
A
630
630
630
630
630
13
额定背靠背电容器组开断电流
A
400
400
400
400
400
*16KA，20KA，25KA，31.5KA：t=0.3S; 40kA:t=180S
2、储能电机
型 号
额定电压（V）
额定输出功率（W）
正常工作电压范围（V）
额定电压下储能时间（S）
ZYJ55-1
DC110,DC220
70
85%~110%额定电压
≤10
3、ZN63A－12（VS1）真空断路器机械特性参数
序 号
名 称
单位
数 据
1
触头开距
mm
11±1
11±1
11±1
11±1
11±1
2
超行程
mm
3±0.5
3±0.5
3±0.5
3±0.5
3.5±0.5
3
三相分、合闸不同期性
ms
≤2
≤2
≤2
≤2
≤2
4
合闸触头弹跳时间
ms
≤2
≤2
≤2
≤2
≤2
5
相间中心距
mm
210±1.5
210±1.5
210±1.5
210±1.5
275±1.5
6
合闸触头接触压力
N
16KA
20KA
25KA
31.5KA
40KA
2000±2000
2400±200
2400±200
3100±200
4250±250
7
平均分闸速度
m/s
0.9～1.3
0.9～1.3
0.9～1.3
0.9～1.3
0.9～1.3
8
平均合闸速度
m/s
0.4~0.8
0.4~0.8
0.4~0.8
0.4~0.8
0.4~0.8
9
分闸时间，
最高
ms
≤50
≤50
≤50
≤50
≤50
额定
≤60
≤50
≤50
≤50
≤50
最低
≤60
≤60
≤60
≤60
≤60
10
合闸时间
ms
≤100
≤100
≤100
≤100
≤100
11
动、静触头累积允许磨损厚度
mm
3
3
3
3
3
4、分、合闸线圈技术参数
分闸线圈
合闸线圈
备注
额定操作电压（V）
DC220,DC110; AC220,AC110
DC220,DC110; AC220, ,AC110
分闸线圈在小于
线圈功率（W）
245
245
30%额定操作电
正常工作电压范围
65%~120%额定电压
85%~110%额定电压
压时，不得分闸
外形安装尺寸
