YJJY 66-110kV Y型分支接头

产品简介：

　　Y型分支接头由一个环氧树脂本体和三套应力锥组成，通过压缩装置来保证应力锥与电缆绝缘体间的面压。该产品可以实现由一根电缆分流为两根，在线路增设等时有广泛的应用。

　　根据客户的要求，可以选择使用玻璃钢保护壳。无玻璃钢保护壳的中间接头，由于环氧树脂件和保护尾管采用了防水塑胶结构，也足以满足防水要求。

Y型分支接头的特点:

(1)采用特变电工昭和富有业绩的插入式结构，具有可靠的性能。并且连接材料与同规格的GIS终端/变压器终端具有充足的互换性。

(2)配套的绝缘栓，可以实现单条线路的预先运行，在需要时再连接增设线路。

(3)Y型接头在同类型产品中具有业界尺寸和最轻的重量。即使狭小的施工井中也可以使用。

(4)干式结构，不充油，不充气。可省去日常维护，并消除火灾患。

(5)本产品已经通过GB型式试验认证。

适用电缆尺寸：

66kV   150-1600mm2

110kV 240-2000mm2

整体预制型结构。

根据电缆的长短增加预制件和接管的长度。

在电缆长度不够长的情况下可进行接头安装。

抢修接头

体预制型结构。

用于不同截面的电缆对接，产品有长期运行经验。

110kV电力电缆整体预制中间接头

产品简介

整体预制中间头分为绝缘接头和直通接头。主体采用进口三元乙丙橡胶注射成型，安装后由高强度铜壳保护，壳内再通过浇注高性能防水绝缘密封胶成为一体。最外层可根据需要配玻璃钢保护盒，盒内部浇注防水绝缘密封胶确保接头长期在积水、高腐蚀等恶劣环境下安全运行。

产品型号/适用范围

WYJJJI、WYJJTI

适用电缆标称截面：240-1600mm2

接头绝缘水平、载流量、长期工作温度和短路温度等性能均满足与其配套电缆的技术要求

产品特点 接头材料选用进口三元乙丙橡胶，耐老化、抗漏电、击穿强度高；

拥有优异的界面性能，热性能和热力学性能；

该接头结构紧凑，安装简便，橡胶绝缘件内爬距离长，设计裕度大，能适应于潮湿地区长期

安全运行；

双层高强度保护壳和防水绝缘密封结构，具有良好的机械保护和密封性能，并具有良好的防腐蚀能力，确保接头长期在恶劣环境下安全运行。

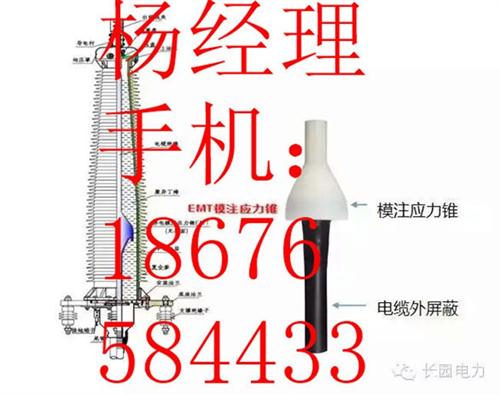

中间接头和GIS终端产品型号(规格)：110kV交联聚乙烯绝缘电缆户外终端

110kV交联聚乙烯绝缘电缆中间接头110kV交联聚乙烯绝缘电缆GIS终端主要技术性能指标

主要技术性能指标（以下试验包含三种产品，在括号内注明的除外）：

环境温度局部放电试验：≤5pC 冲击电压试验：550kV 工频电压试验：160kV，15min

高温局部放电试验（110kv交联聚乙烯绝缘电缆中间接头、GIS终端）：≤5pC：

6h工频电压试验：192kV，6h未击穿、闪络 1min工频电压试验：230 kV，1min未击穿、闪络

压力泄漏试验（110kV交联聚乙烯绝缘电缆户外终端、GIS终端）：

0.2Mpa，1h

淋雨耐压试验（110kV交联聚乙烯绝缘电缆户外终端）：185kV，1min

支柱绝缘子雷电冲击电压试验（110kV交联聚乙烯绝缘电缆户外终端）：

37.5kV，正负极性各10次

支柱绝缘子负极性直流电压试验（110kV交联聚乙烯绝缘电缆户外终端）：

20 kV，1min

无线电干扰试验（110kV交联聚乙烯绝缘电缆户外终端）：81 kV，≤450μV

技术性能特点（或创新点）、技术水平和应用情况：

样机额定电压为220kV及330kV，供保护和计量用。其技术覆盖电子式电流、电压及其组合互感器。产品结构由传感头部件，信号柱和合并器单元组成。传感头置于高压部分，电流变换器的保护级采用罗可夫斯基线圈—积分器系统，测量级采用低功率铁芯线圈，基本误差达0.1级、0.2S级，暂态误差达5TPE级。电压传感器采用串行感应分压器，二次无负载要求，基本误差达0.2级，保护达3P级。采集器提供三个模拟量输入，经低通滤波进入模数转换。高压部分所需电源由激光通过光电转换经光纤提供，与地面无电气联系。信号柱为内穿光纤的复合绝缘柱，有支柱式。
