架空线的说明

所谓架空线是相对电缆说的，就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的，以前的配电线路（10kV以下除380V）一般也采用裸导线，但由于市区配电环境复杂，常常发生短路接地及雷击线路的情况，导致供电可靠性降低，所以目前一般10kV以下架空线路都采用绝缘导线（即导线外层包裹绝缘层），这就是所谓的绝缘架空线绝缘电缆，许多时候称为架空绝缘导线，下列也称架空绝缘导线。这里主要介绍10kV用的架空架空线绝缘电缆的参数。

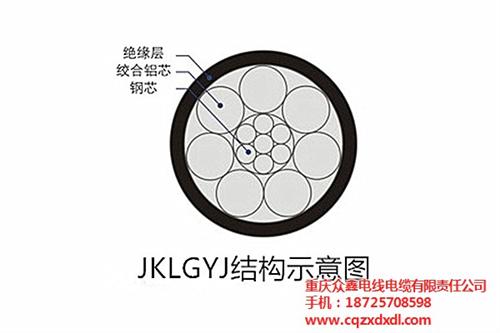

jklgyj架空绝缘导线技术参数

1、 适用范围：适用于额定电压35KV及以下架空电力线路用铜芯、铝芯或铝合金芯耐候型聚氯乙烯、聚乙烯和交联聚乙烯绝缘架空电缆。

 2、 使用特性： （1）额定电压为0.6/1KV、10KV、20KV、35kV。 （2）电缆敷设温度应不低于0℃。 （3）短路时（最长持续时间不超过5s）电缆的***温度：聚乙烯绝缘160℃，交联聚乙烯绝缘250℃ （4）电缆导体的长期允许工作温度：聚氯乙烯绝缘应不超过70℃，交联聚乙烯绝缘应不超过90℃。 （5）电缆的允许弯曲半径：电缆的允许弯曲半径应不小于电缆弯曲试验时用圆柱体直径。

3、 型号： （1）0.6/1KV系列：JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、16~240mm2。 （2）10KV系列： JKYJ、JKLYJ、JKY、JKLY、JKLYJ/B、JKLYJ/Q、JKLYJ/Q、 10~300mm2。 （3）20KV系列： JKYJ、JKLYJ、JKY、JKLY、JKLYJ/B、JKLYJ/Q、JKLYJ/Q、 10~300mm2。

jklgyj架空绝缘导线技术参数 架空绝缘导线在10 kV配电网中的应用及注意问题 一、区别于普通架空裸导线的优点

　　1.1绝缘性能良好 　　架空绝缘导线由于多了一层绝缘皮，有了较裸导线优越的绝缘性能，可减少线路相间距离， 降低对线路支持件的绝缘要求，提高同杆线路回路数，可以防止外物引起的相间短路。

　　1.2受腐蚀程度小 　　架空绝缘导线的外皮多了一层塑料，比裸导线受氧化腐蚀程度小，提高线路的使用寿命。　 　　

1.3简化杆塔结构 　　可以简化线路杆塔结构，甚至可沿墙敷设，既节约了线路材料，又美化了城市街道。 　　

1.4深入负荷中心 　　便于高压深入负荷中心，减小低压线路供电半径，提高电压质量。 　　

1.5利于城镇绿化 　　有利于城镇建设和绿化工作，减少线下树木的修剪量。 　　1.6缩小线路走廊 　　节约了架空线路所占用的空间，便于架空线路在狭小通道内穿越，缩小了线路走廊，与架空 裸线相比较，线路走廊可缩小很多。

根据《施工现场临时用电安全技术规范JGJ 46-2005》7.1.5.1规定，架空线用三相五线制，导线相序排列的顺序如下。

　　面向负载，从左侧起为L1、N、L2、L3、PE，（L123表示火线、N表示零线、PE表示接地线）；

　　动力线、照明线在两个横担上分别架设时，上层横担面向负截从左侧起为 L1、L2、L3 ；下层横担：单相三线时面向负截从左侧起为L1、（或L2、L3）、N、PE；

　　在两上横担上架设时，最下层横担面向负截，最右边的导线为保护零线PE。

　　三相五线制：上个世纪80年代开始，我国的电力、电气行业逐渐与国际IEC接轨。因此在低压配电系统广泛采用TN-S系统。它要从变压器中性点引出两根线，其中一根就是N线（零线），而另一根叫接零保护线（接地线），用PE标示，它的作用是保护人员免受电击。这个系统由A、B、C、N、PE五根线构成，因此人们习惯叫做三相五线制，但准确地说，应叫做TN-S系统。要特别注意：N和PE两根线只在变压器中性点处有连接，在那之后直到负荷末端，两根线要绝缘良好，不准再有电气连接。
