整体浇注高压计量箱 使用条件

　　1.JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)适用于频率为50Hz的10kV或6kV三相交流电力系统中;

　　2.环境温度：-40℃～+40℃;

　　3.空气相对湿度：月平均值≤90﹪;

　　4.海拔高度：不超过2000m;

　　5.周围空气不应受腐蚀性气体或可燃性气体的污染;

　　6.爬电距离：340mm。

备注：温州伟秀电力设备有限责任公司就JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)产品应市场用户要求，可以实现两元件(三相三线)及三元件(三相四线)的生产，实验检验符合国家标准。

JLSZW-10组合互感器   JLSZW-10干式计量箱

10千伏户外干式高压计量箱JLSZW-10是根据供电部门,电力用户需要，在同类产品的基础上改进而成的高压计量箱，它符合国家电力公司提倡的电力设备无油化。改进绝缘方式，提高技术参数等。适合于额定电压10kV、额定频率为50HZ的供电线路中作电能计量或考核线损之用。它运行可靠，使用寿命优于油浸式互感器。

特点

1干式高压计量箱为两元件型，配备A、C相两只电流互感器，和两只电压互感器，采用V/V接线，额定二次电流5A，额定二次电压100V，配用三相三线有功或无功电能表。

2 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比。

3 高压计量箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。

JLSZW-10型户外干式高压电力计量箱微产品

   一、概述JLSZW-10电力计量箱户外干式组合互感器由电压、电流互感器组合而成。产品供交流50Hz，额定电压10kV以下三相线路中，供电压、电流和电能测量及继电器保护用，适用于城网，农网户外变电站，也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器（计量箱）。

   二、结构简介电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧取向硅钢片叠装而成，在中心柱上装置一次及二次线圈。 电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成。二个电压互感器（PT）、二个电流互感器（CT）通过组合装在一个封闭的铁箱内，形成一体

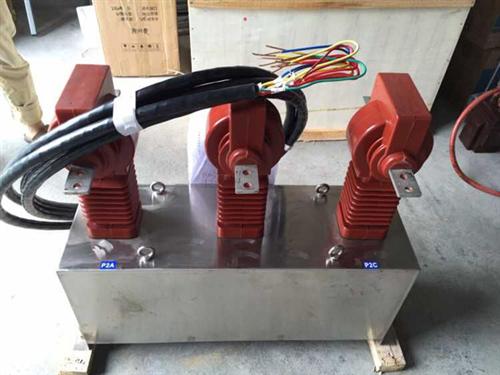

10KV户外柱上干式高压电力计量箱JLSZW-10组合互感器
