整体浇注高压计量箱 使用条件

　　1.JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)适用于频率为50Hz的10kV或6kV三相交流电力系统中;

　　2.环境温度：-40℃～+40℃;

　　3.空气相对湿度：月平均值≤90﹪;

　　4.海拔高度：不超过2000m;

　　5.周围空气不应受腐蚀性气体或可燃性气体的污染;

　　6.爬电距离：340mm。

备注：温州伟秀电力设备有限责任公司就JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)产品应市场用户要求，可以实现两元件(三相三线)及三元件(三相四线)的生产，实验检验符合国家标准。

JLSZ10-6、10三相户外干式高压电力计量箱（组合式互感器），分别适用于50Hz三相交流、额定电压为6KV、10KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或反送电，均能有效地计量有功和无功电能的计量设备。对防止窃电节约能源，加强供电管理具有重要作用。

二、使用条件

1.安装场所：户外；

2.环境温度： -25'C~+40'C的范围内，空气湿度不大于85%;

3.海拔：海拔2500米以下使用；

4.安装场所无腐蚀性的气体。

三、结构简介

本产品由三相二元件组合互感器和仪表箱两大部分组成。三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。

一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3，为小电流比。

例如：50-100/5，一次接AP1-AP2,CP1-CP2为100/5.一次接AP1-AP3，CP1-CP3为50/5.

JLSZW-10型户外干式高压电力计量箱微产品

   一、概述JLSZW-10电力计量箱户外干式组合互感器由电压、电流互感器组合而成。产品供交流50Hz，额定电压10kV以下三相线路中，供电压、电流和电能测量及继电器保护用，适用于城网，农网户外变电站，也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器（计量箱）。

   二、结构简介电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧取向硅钢片叠装而成，在中心柱上装置一次及二次线圈。 电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成。二个电压互感器（PT）、二个电流互感器（CT）通过组合装在一个封闭的铁箱内，形成一体

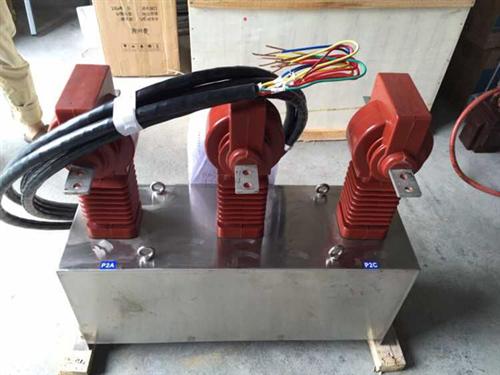

10KV户外柱上干式高压电力计量箱JLSZW-10组合互感器
