JLSZW-10、6、3整体干式计量箱适用于50HZ三相交流、额定电压为6KV、10KV、35KV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。对防止窃电，节约能源，加强供电管理具有主要作用，各项技术指标完全符合国家：GB17201-1997、GB1208-1997、GB1207-1997和企业Q/YCD02-2000标准准要求，获得国家技术监督局制造计量器具，许可证（03820397），产品经国家变压器监督检验中心检验合格，是国家经贸委批准列入第三批全国城乡电网与改造推荐产品。

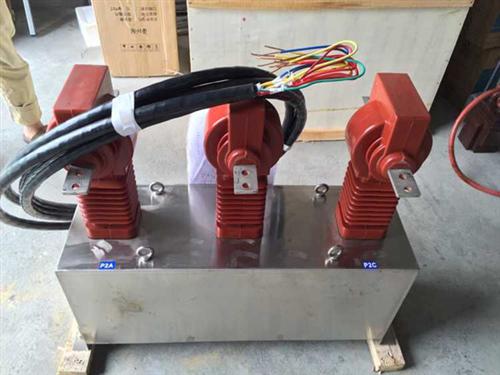

JLSZW-10、6、3整体干式计量箱本产品可取代油浸式电力计量箱 由组合互感器和仪表箱两个部分组成。  组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。

仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。

JLSZV-10整体浇注干式高压计量箱说明: JLSZV-10整体浇注高压计量箱 产品名称：JLSZV-10整体浇注高压干式组合互感器生产单位：温州伟秀电力设备有限公司

一、整体浇注高压计量箱 技术参数

　　准确等级：0.2S，0.2，0.5S

　　额定电压比：10000/100V，6000/100V

　　额定一次电流：5～1000A

　　额定二次电流：5A或1A

　　额定容量：电压部分：0.2级，20VA

　　电流部分： 0.2S、0.2级，10VA

　　额定短时热电流倍数：100I1n/1s

　　额定短时动稳定倍数：250I1n

　　二、整体浇注高压计量箱 产品执行的标准

　　1. 国家标准GB1207—2006电压互感器;

　　2. 国家标准GB1208—2006电流互感器;

　　3. 国家标准GB311.1—1997高压输变电设备的绝缘配合。

　　4. 国家标准GB17201-2007组合互感器。

一、JLSZ-6、10干式组合互感器性能概述微产品

本产品由组合互感器和仪表箱两大部分组成。本型产品电压、电流互感器采用真空全封闭浇注，产品具有性能稳定，容量大，准确度高等优点，是理想的户外干式计量产品。

组合互感器由两只单相电压互感器(PT)及两只电流互感器(CT)组成。PT、CT均为电磁式，成一字形排列。固定在底板上，互感器的铁芯全部采用晶粒取向的条形优质冷轧硅钢片叠成。两只PT的绕组采用V/V联结组成三相测量装置。两只CT的一次绕组分别与电网A、C相串连。

仪表箱与组合互感器的箱体分离，由长约4米户外电缆(4×42+3×2.52)和互感器的二次绕组出线连结起来。仪表箱内装三相有功电度表和无功电度表各一块，从箱体观察窗可以清楚地读抄数字，也可根据用户需要将仪表箱与组合互感器箱体连在一起组成连体式结构。

二、 JLSZ-6、10干式组合互感器使用条件

1、环境温度：周围空气温度上限值不超过±40℃;

2、海拔高度：安装地点的海拔高度不超过1000m;

3、相对湿度：日平均不大于95%，月平均不大于90%;

4、风压不超过700Pa(相当于风速为34m/s) ;
