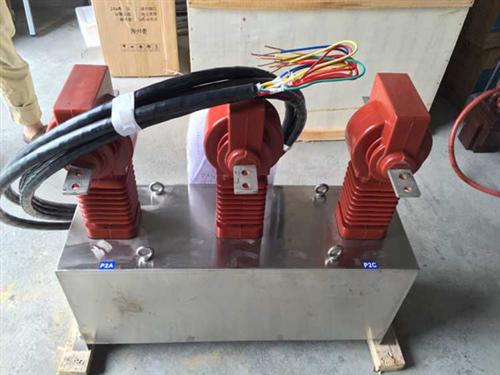

JLSZW-10、6、3整体干式计量箱 主要技术参数

1、额定电压：35KV 10KV 6KV

2、准确等级：0.5和0.2级 0.5S和0.2S级

3、额定变比：电压比：35000/100V、10000/100V、6000/100V

电比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等规格。

4、双电流比规格：双变比电流二次电流有注明电流变比为1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2为小电流变比S1、S3为大电流变比，其中电流变比接法应按对应的变压器最大容量选择

 5、额定容量：6KV 0.2、0.2S级 电压部分：2×20VA 电流部分：2×10VA 0.5级 电压部分：2×25VA 电流部分：2×10VA 10KV 0.2、0.2S、0.5级 电压部分：2×25VA 电流部分：2×10VA 35KV 0.2、0.2S、0.5级 电压部分：2×50VA 电流部分：2×10VA

JLSZW-10、6、3整体干式计量箱使用条件

      本产品在环境温-30°C～+40°C的范围内，海拔2500米以下使用。空气温度不大于85%安装场所无严重的震动和颠簸，应无腐蚀性强烈的气体，不宜安装在易燃易爆的地方。

一、用途：

JLSZW8-10型为三相三线交流浇注式组合互感器，适用于频率50Hz，额定电压10KV及以下的三相交流电网上

做电能计量用，仪表箱内装有三相有功电能表级无功电能表，是直接测量高压线路中有功和无功电能的计量设备，具有精度

高、安装方便和防止窃电、无油化、免维护等有点。本性产品是代替JLS-10型油浸式计量箱（组合互感器）最佳选择。

二、结构简介

JLSZW8-10型为二元件三相高压电力计量装置，器身采用环氧树脂浇注绝缘结构，产品具有防尘、防爆、防潮、

防肩蚀、防龟裂、无油化、无污染的特点，产品机械强度高、绝缘强度高、计量精度高(0.2或0.2s级)，电气性能好。

组合互感器由两只电流互感器分别串联在A、c相上，并且电流互感器二次绕组可做成带有抽头以得到不同电流变比，

两只单相电压互感器组成“V/V”形接线器身由两只电压互感器（PT）及两只电流互感器（CT)组合后，固定在箱体内的

托板上，与整个箱盖相连，利用箱盖上的两只吊环，可以一起吊出箱体。箱体的外侧配备计量表箱，用户根据需要，

自行配备表计，

JLSZ10-6、10三相户外干式高压电力计量箱（组合式互感器），分别适用于50Hz三相交流、额定电压为6KV、10KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或反送电，均能有效地计量有功和无功电能的计量设备。对防止窃电节约能源，加强供电管理具有重要作用。

二、使用条件

1.安装场所：户外；

2.环境温度： -25'C~+40'C的范围内，空气湿度不大于85%;

3.海拔：海拔2500米以下使用；

4.安装场所无腐蚀性的气体。

三、结构简介

本产品由三相二元件组合互感器和仪表箱两大部分组成。三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。

一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3，为小电流比。

例如：50-100/5，一次接AP1-AP2,CP1-CP2为100/5.一次接AP1-AP3，CP1-CP3为50/5.
