XQWP系列隧道施工排水设备厂家直销

一、 概述

在隧道施工过程中，渗漏水、涌水给施工进展造成很大的影响。在整个施工过程中一般遵循“防、排、截、堵”结合，因地制宜，综合治理的原则，达到排水畅通，防水可靠、经济合理、不留后患的目的。陕西西秦自控设备有限公司多年致力隧道排水工程的施工与开发，研制生产的XQWP系列隧道施工排水设备，技术先进、设计合理、性能稳定、运行可靠，为隧道正常施工带来了保障，受到用户的一致好评

一、 型号编制

     XQWP

一、 技术参数

1、 电源；三相五线制（380V±10％、50HZ±5％）

2、 排水流量；10～450m3/h

3、 排水扬程；0.18～2.7Mpa

4、 电机容量；15KW～250KW

5、 环境温度；-12～45℃

6、 空气相对湿度；≤85％（20±5℃）

7、 介质温度；0～65℃

二、 设备特点；

1、 整套机组结构简单，便于维护。

2、 采用数控技术，全过程自动运行。

3、 泵组运行软起软停，对电网冲击小，管网机械冲击也大大降低，提高了系统的稳定性。

4、 微机控制，用户根据工程进展需要自行调节排水流量，设备适应范围广，可减小投资。

5、 应用无线通讯技术，实现地面集中监控、远程操作。

6、 系统设置多重保护,便于现场故障分析与维护。

三、 设备安装与维护

1、 泵体的安装须按说明书进行。

2、 管道、阀门管件、及压力、液位传感器的安装按厂家提供的“系统安装图”进行。

3、 为了便于设备的维护检修，设备周围应留有不少于30公分的检修通道。

4、 电气控制柜应安装于无严重尘埃、无腐蚀性气体的空间。

5、 本成套设备为全自动控制，日常无须专人值守，但应定期维护、巡查，发现异常及时处理。

四、 排水系统规划

1、 排水系统方式：根据隧道的实际情况，排水系统布置方式有两种：集水坑接力式反坡排水，长距离管道配合集水泵收集式反坡排水。

  a )  集水坑接力式反坡排水

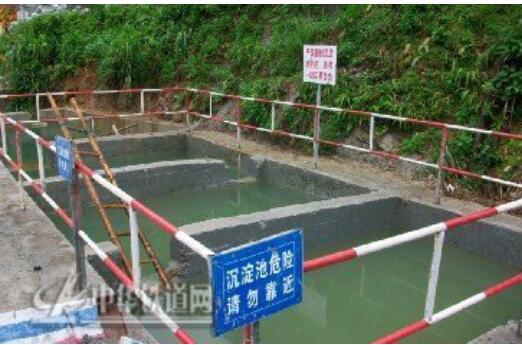

当隧道坡度较大、坡长较长时，一般采用集水坑分段接力排水方式。，在每一段的终点开挖集水坑，设抽水机组一台至两台，一直把积水抽至最后一段反坡排出洞外污水沉淀处理池。

b )  长距离管道配合小集水泵收集式反坡排水
