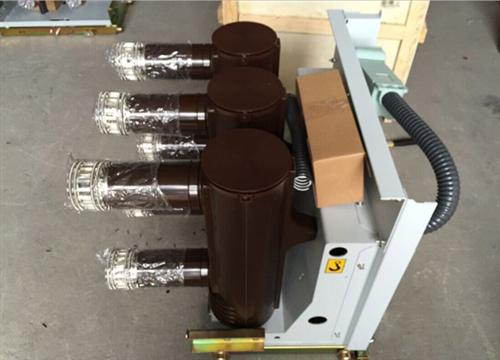

VS1-12型户内永磁真空断路器(以下简称断路器)是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用专利产品CKY型永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。断路器配用专用推进机构，组成手车单元。

二功能特点

2.1 断路器总体性能优越

■ 断路器灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体。

■

机械寿命高达10000次。

2.2 先进的真空灭弧室

■ 中封式陶瓷真空灭弧室。

■

铜铬触头材料及纵磁场触头结构为世界公认最先进的熄弧方式。

2.3 增强型绝缘筒

■ 绝缘筒采用APG新工艺成型。

■

绝缘筒增设内裙边和加强筋，提高了绝缘水平和抗动稳定电流能力。

■ 真空灭弧室装置于绝缘筒内，有效防止异物造成的损伤和表面污染，同时显著缩小断路器

整体尺寸。

2.4 灵活简便的操作机能

■ 操动机构采用弹簧储能式，具有电动和手动储能两种功能。

■

断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触

头部分。

■ 先进合理的缓冲装置，分闸无反弹，减弱分闸冲击和震动。

■ 无需调整，极少维护或少维护

一．JLS-6-10组合式电力计量箱概述：

　　JLS-6-10组合式电力计量箱是三相交流户外式电力设备，广泛应用电厂、变电所、工矿企业额定频率为50Hz、10kV输电线路中作电能计量用。

二．JLS-6-10组合式电力计量箱结构说明

　　本系列三相油浸式户外高压电器设备，主要由组合互感器和电度表箱两部分组成，表箱内可配置有功和无功电度表或电子表，可分别计量有功电能和无功电能。本产品将高压电流和电压互感器组合成器身，浸置在贮有变压器油的箱体内，整个器身与盖板相连，能一齐吊出油箱。盖板上装有三相高低压套管和注油孔。并附设安全阀装置；油箱侧面装有油标，放油孔和接地螺栓箱底有四个固定底脚。箱体外侧装有特殊设计的仪表，内装三相有功和无功电度表，通过玻璃窗再观察表计走度情况，仪表箱设计精巧，能供现场校验，装拆和调整电度之用，操作及为方便。
