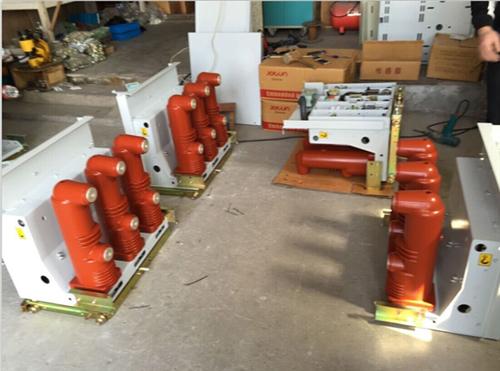

VS1-12型户内永磁真空断路器(以下简称断路器)是用于12kV电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用专利产品CKY型永磁机构与直接传动结构设计,使其具有优异的性能,特别适用于频繁操作,或多次开断短路电流的场所。断路器配用专用推进机构,组成手车单元。 7 VS1真空断路器安装、调试 7.1 断路器从包装箱中起吊时,挂钩应挂在断路器上有明显标识的起吊孔处,搬移 时不得使上、下出线臂受力,同时不应让断路器受到较大的冲击震动。 注:在正式进柜操作前,请按要求去除起吊装置。 7.2 VS1真空断路器出厂前已经过严格的出厂检验,参数均符合技术要求。一次回路通电前 须做以下准备工作。 a. 检查断路器有无损坏,如有损坏请停止使用。 b. 清除脏污,尤其是绝缘表面,由于运输过程或储存过程造成的脏污会影响 产品绝缘性能。 c. 用手动方式按规程操作断路器进行储能、合闸和分闸,观察储能状态、分 合位置指示是否正常。 d. 用操作电源操作断路器进行储能、合闸和分闸,观察储能状态、分合位置 指示是否正常。 e. 手车式断路器按如下步骤操作: 将推进手柄插入推进孔中,顺时针摇动为推进,逆时针摇动为退出。推进总 行程200 0 -3 mm。在分闸状态下,应顺利进入工作位置或试验位置,请中速转动手柄20圈,当听到“嗒”的一声时即为到位(切忌用力过大而损伤推进机构),同时相应位置指示(S8、S9)回路接通。
VEP-12固封式户内中压真空断路器将操动机构分为箱体、合闸、分闸,二次控制线路等模块。这与国内操动机构一种规格的断路器装配一种操动机构方案相比,具有工艺性好,易于标准化生产,交货周期短,易实现产品系列化等特点。
在设计真空灭弧室时,采用特殊的设计使回路电阻降到极低值,而且在滑动连接方面采用了一种最新的滑动连接,使整个回路电阻值较低。 国内外发展现状
目前户内中压真空断路器正向小型化、少维护、高可靠性方面发展,目前12kV的真空断路器占市场的90%以上。
真空断路器最先是采用真空灭弧室敞开式用支撑绝缘子装配的结构,后出现用U型绝缘支架固定真空灭弧室半敞开式装配,现市场上需求量较大,将发展成真空灭弧室装在环氧树脂浇铸的绝缘筒里的装配方式。但这些真空灭弧室都存在易受外力损伤、易受潮、灰尘污染,导致真空灭弧室外表面闪络、击穿等事故。近期国内、外开关行业都开始着手开发这种固封式真空断路器,但工艺均较不过关。
