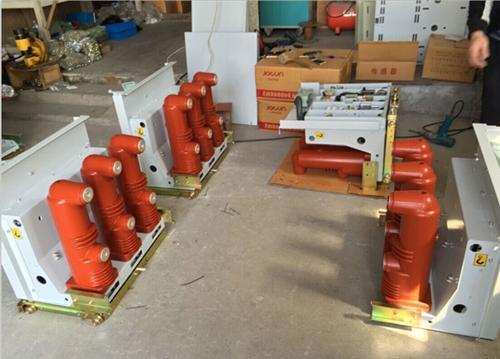

ZN73A-12/D1250-31.5户内高压永磁式真空开关 的 详 细 说 明

概述

本产品为采用永磁操动机构操作的户内三相交流真空断路器,额定电压12KV,额定频率50Hz,额定电流630A～3150A,短路电流16KA～40KA。可直接用于KYN28型开关柜,无需对柜体做任何改动。

技术特点

本品将真空、永磁、智能控制等多项技术融于一体,在保持ZN63型户内真空断路器原有优点的同时,更具有以下优点:

先进的控制技术与长寿命

由于采取高性能永磁材料和采用高档微机设计的控制器，通过本公司专有的控制技术，调节永磁机构线圈驱动功率，以获得断路器最佳分，合闸曲线，并使分，合末端有效的实现了软着陆，大幅度降低了机械碰撞，极大的提高了，机械构件的寿命。也免除了操作过程中，动、静导电杆因机械碰撞而积累的机械形变及所造成的超行程、开距变化。使用户无需再做调整。

3. 使用条件

3.1

环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；

3.2 海拔高度不超过1000m；

3.3 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10

Mpa，平均值不大于1.8×10 Mpa；

3.4 地震热度不超过8度；

3.5

没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。

VBI型户内中压固封式真空断路器是本公司自行研制、开发的新一代真空断路器、VBI真空断路器适用在以空气为绝缘的户内式开关，用于交流50Hz、额定电压12KV及以下的电网中起控制和保护作用，VBI真空断路器在频繁操作和需要开断路器电流的场合下具有极为优良的性能、完全满足自动合闸的要求并具有高的可靠操作与使用寿命。
