5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按1.5～2倍选择。熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。配电线路的速断保护动作时间很短，约为0.1s左右。根据熔丝的特性曲线，在0.1s内使熔丝熔断的电流应不小于额定电流的20倍。这一数据是保证熔丝与首端断路器配合的必要条件。6.跌落式熔断器的安装(1)安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。(2)熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。(3)熔管应有向下25°±2°的倾角，以利熔体熔断时熔管能依靠自身重量迅速跌落。(4)熔断器应安装在离地面垂直距离不小于4m的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。(5)熔管的长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上，以免在运行中发生自行跌落的误动作，熔管亦不可顶死鸭嘴，以防止熔体熔断后熔管不能及时跌落。(6)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受147N以上的拉力。(7) 10kV跌落式熔断器安装在户外，要求相间距离大于70cm。

HRW3-10 工作原理

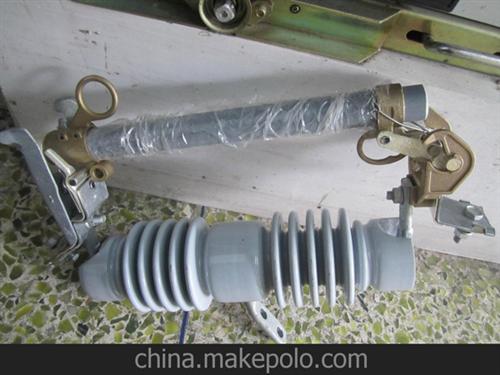

跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动关节锁紧熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。

结构简介

熔断器是有基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或断路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为琢级排气式解决在同一熔断器上开断大小电流的矛盾。

熔断器是有基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或断路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为琢级排气式解决在同一熔断器上开断大小电流的矛盾。

跌落式熔断器是配电线路分支线和配电变压器最常见的一种保护开关。它具有经济、操作方便、适应户外环境性强等特点，被广泛应用与配电线路和配电变压器一次侧作为保护和进行设备投切操作之用。安装在配电线路分支上，可缩小停电范围。因其有一个明显的断开点，具有隔离开关的功能，给检修线路和设备创造了一个安全作业

10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，最终引起熔管烧毁，爆炸等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。
