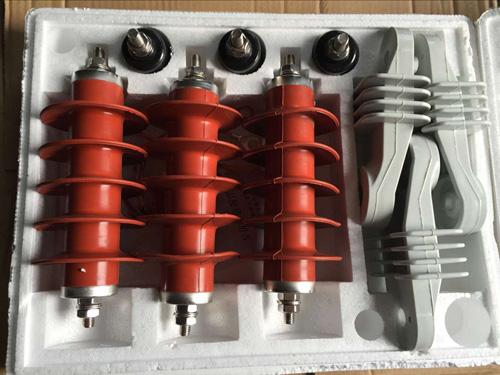

HY5WS-17/50DL-TB跌落式避雷器产品特点

1.氧化锌避雷器单元可带电随时装卸，特别适合于不宜停电的场所。

2.带脱离器，避雷器单元故障时能自动翻落，退出运行，故障线路正常运行。

3.因故障时单元翻落形成明显标志，易于发现，及时维修更换。

4.避雷器采用复合外套，跌落机构采用复合支柱，憎水性好，耐污能力强。

HY5WS-17/50DL-TB跌落式避雷器使用条件

1. 环保温度：-40℃~+40℃；

2. 海拔高度不大于3000m；

3. 电源频率：48Hz~62Hz；

4. 最大风速不超过35m/s；

5. 地震烈度7度及以下地区。

六、安装使用说明1.本产品应安装在额定电压于避雷器额定电压一致的系统和设备的线路上。

2.安装使用前请检查避雷器元件与跌落式机构之间的松紧程度，以保证接触良好并投卸灵活。

3.调整方法：转动避雷器上铜触满头（带拉环），使其分闸拉力在6~10kg以内，并保持铜触头拉环侧正朝外，然后销紧下螺母，使拉环不易转动。

4.安装时，应使避雷器与铅垂线成15~30度夹角，对地距离不少于200mm，各相间距离不少于350mm。、

5.跌落式机构上接线端接高压线，下接线端必须可靠接地，切勿接反。

6.避雷器在投入运行前和投入运行后的注意事项同配电型避雷器。

7.当避雷器需要检修或更换时，可在不断电的情况下，借助绝缘拉闸操纵杆对准避雷器单元上的拉钩进行方便的操作，如同更换跌落式熔管。

8.运行中避雷器单元跌落，应及时更换避雷器单元以恢复对系统的保护，而跌落式机构不需要更换，我公司可单独提供相应的避雷器单元。

七、用户须知1.避雷器在安装使用前，应存放在清洁、干燥的房间。

2.避雷器在投入运行钱，应作预防性试验：

A、测量避雷器的绝缘电阻，>5000MΩ；

B、测量避雷器直流1mA下的电压；

C、测量0.75倍直流1mA下的泄漏电流。

3.订货时请注明型号，避雷器参数及数量。如有特殊要求，请在合同中注明。

4.产品自发货之日起，两年内在正常运行环境下因质量问题而不能使用，我公司负责维护和更换。

4.按结构分hy5ws-7.6/30

氧化锌避雷器按结构可划分为两大类；

瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，ⅰ级为普通型、ⅱ级为用于中等污秽地区（爬电比距20mm/kv）、ⅲ级为用于重污秽地区（爬电比距25mm/kv）、ⅳ级为用于特重污秽地区（爬电比距31mm/kv）。

复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。

5.按结构性能分hy5ws-7.6/30

氧化锌避雷器按结构性能可分为；无间隙（w）、带串联间隙（c）、带并联间隙（b）三类。 HY5WS-17/50DL-TB本公司还供应上述产品的同类产品：氧化锌避雷器,避雷器,HY5WS-17/50DL-T
