4、主要技术参数：

4.1、安装场所：户外（户内）；

4.2、环境温度：-45℃～＋65℃；

4.3、海拔高度：≤4000米；

4.4、额定绝缘水平：12/42/75kV;

4.5、电压互感器感应耐压水平：28kV或35kV；

4.6、产品接线方式：V/V；

4.7、沿面爬电距离：≥520mm；

4.8、耐过载能力好：可过载200%（用户要求时）；

4.9其它参数如下：

注:1.产品一次可以为双变比,但变比的范围宜控制在倍以内,如25-50A或30-60A等。

2.可提供6kV电压等级产品，外形尺寸不变。

3.如用户要求电流、电压部分可载200%，但需在订货时注明。

4.顾客如另有其它要求（如动热稳定、容量、功率因数、过载等方面），

可与我公司技术部协商后确定。

5、典型电气原理图（但变化）：

6、外形安装尺寸图：

6.1、二次有封盖、防水、防盗；

6.2、IV级防污秽，爬距520mm;

6.3、重量：90kg

7.安装及使用前的注意事项：

7.1、安装前，要检查互感器的底座是否有松动现象，保证互感器上杆后的稳固性，对于长

期裸露存放于库房的互感器要及时清除表面 沉积的污物、灰尘等；

四、主要技术参数

1、额定电压：10KV

2、准确等级：0.5S级、0.2级、0.2S级

3、额定变比：电压比：10000/100V

电流比：5/5、 7.5/5、 10/5、 15/5、 20/5

25/5、 30/5、 40/5、50/5、75/5

100/5、150/5、 200/5、 250/5

300/5、 400/5  500/5

5、多变比接线方式：二次变时：一次接线不变、二次接as1-as2为小变比

as1-as3为大变比

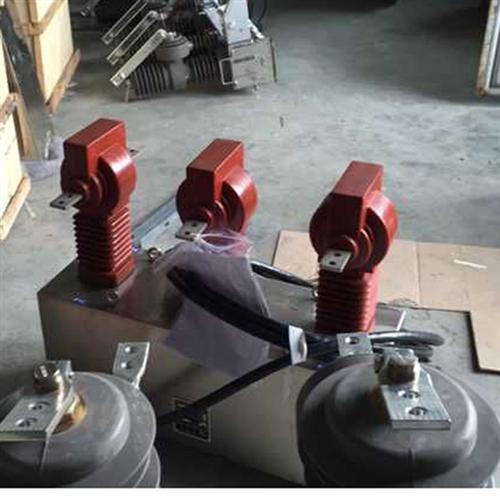

JLSZW-10组合互感器   JLSZW-10干式计量箱

10千伏户外干式高压计量箱JLSZW-10是根据供电部门,电力用户需要，在同类产品的基础上改进而成的高压计量箱，它符合国家电力公司提倡的电力设备无油化。改进绝缘方式，提高技术参数等。适合于额定电压10kV、额定频率为50HZ的供电线路中作电能计量或考核线损之用。它运行可靠，使用寿命优于油浸式互感器。

特点

1干式高压计量箱为两元件型，配备A、C相两只电流互感器，和两只电压互感器，采用V/V接线，额定二次电流5A，额定二次电压100V，配用三相三线有功或无功电能表。

2 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比。

3 高压计量箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。
