使用前的检查及维护

测量绕组的绝缘电阻和出厂值进行比较。

2、检查二次回路的接线是否正确、接线盒螺丝和压板位置是否正常。

3、检查箱体外壳接地是否良好，防雷保护措施是否妥协。

4、连接一次线时，应与电网的相序一致，P1、P2的进出接线必须正确。

5、电压互感器二次不允许短路，电流互感器二次不允许开路，电压互感器、电流互感器二次及箱壳必须可靠接地，确保仪表和人身安全。

订货须知：

 订货时，用户应向制造厂提出如下内容：

 1、额定一次电压比、电流比；

  2、准确等级；

  3、使用条件；

   4、配电度表的种类和数量以及精度等级

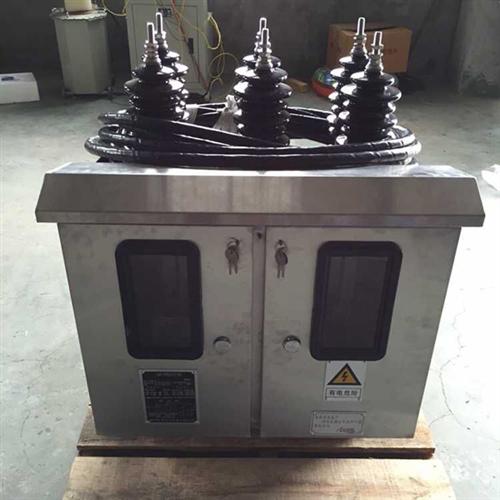

JLSZV-10整体浇注干式高压计量箱说明: JLSZV-10整体浇注高压计量箱 产品名称：JLSZV-10整体浇注高压干式组合互感器生产单位：温州伟秀电力设备有限公司

一、整体浇注高压计量箱 技术参数

　　准确等级：0.2S，0.2，0.5S

　　额定电压比：10000/100V，6000/100V

　　额定一次电流：5～1000A

　　额定二次电流：5A或1A

　　额定容量：电压部分：0.2级，20VA

　　电流部分： 0.2S、0.2级，10VA

　　额定短时热电流倍数：100I1n/1s

　　额定短时动稳定倍数：250I1n

　　二、整体浇注高压计量箱 产品执行的标准

　　1. 国家标准GB1207—2006电压互感器;

　　2. 国家标准GB1208—2006电流互感器;

　　3. 国家标准GB311.1—1997高压输变电设备的绝缘配合。

　　4. 国家标准GB17201-2007组合互感器。

二、JLSZW-10干式倒立式组合互感器（10kV高压计量箱） 产品执行的标准

1.国家标准GB1207—2006电压互感器;

2.国家标准GB1208—2006电流互感器;

3.国家标准GB311.1—1997高压输变电设备的绝缘配合。

4.国家标准GB17201-2007组合互感器。

三、JLSZW-10干式倒立式组合互感器（10kV高压计量箱）使用条件

1.该产品适用于频率为50Hz的10kV三相交流电力系统中;

2.环境温度：-40℃～+40℃;

3.空气相对湿度：月平均值≤90﹪;

4.海拔高度：不超过2000m;

5.周围空气不应受腐蚀性气体或可燃性气体的污染。

四、JLSZW-10干式倒立式组合互感器（10kV高压计量箱）技术参数

1.产品符合标准GB17201-2007之规定

2.准确等级：0.2S、0.2、0.5S、0.5

3.额定电压比：10000/100;

4.额定一次电流：5-400A

5.额定二次电流：5A或1A

6.额定容量：电压部分：0.2级，3*30VA;2*30VA

电流部分：0.2S、02级，3*10VA;2*10VA

7.额定短时热电流倍数：100/1n/1s

8.额定动稳定电流倍数：250/th
