一、用途：

JLSZW8-10型为三相三线交流浇注式组合互感器，适用于频率50Hz，额定电压10KV及以下的三相交流电网上

做电能计量用，仪表箱内装有三相有功电能表级无功电能表，是直接测量高压线路中有功和无功电能的计量设备，具有精度

高、安装方便和防止窃电、无油化、免维护等有点。本性产品是代替JLS-10型油浸式计量箱（组合互感器）最佳选择。

二、结构简介

JLSZW8-10型为二元件三相高压电力计量装置，器身采用环氧树脂浇注绝缘结构，产品具有防尘、防爆、防潮、

防肩蚀、防龟裂、无油化、无污染的特点，产品机械强度高、绝缘强度高、计量精度高(0.2或0.2s级)，电气性能好。

组合互感器由两只电流互感器分别串联在A、c相上，并且电流互感器二次绕组可做成带有抽头以得到不同电流变比，

两只单相电压互感器组成“V/V”形接线器身由两只电压互感器（PT）及两只电流互感器（CT)组合后，固定在箱体内的

托板上，与整个箱盖相连，利用箱盖上的两只吊环，可以一起吊出箱体。箱体的外侧配备计量表箱，用户根据需要，

自行配备表计，

产品名称：JLSZW-10干式倒立式组合互感器（10kV高压计量箱）

产品详细介绍：

一、JLSZW-10干式倒立式组合互感器（10kV高压计量箱）性能概述

本型号JLSZW-10干式倒立式组合互感器（10kV高压计量箱）是在同类产品的基础上改进而成，适用于额定频率50HZ,额定电压35KV的户外交流电力系统中，作有功、无功电能计量使用，是老式油浸产品的替代品。

本型号电流互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，外形采用防雨伞裙，表面爬电距大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是城乡电网改造的理想换代产品。

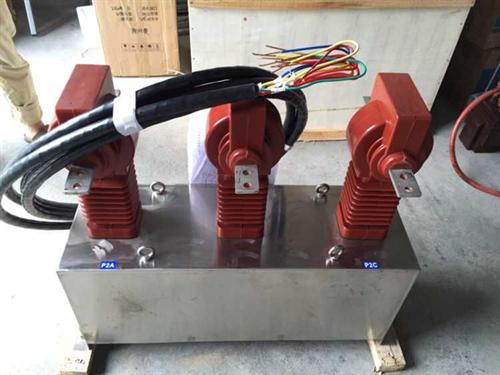

JLSZW-10组合互感器   JLSZW-10干式计量箱

10千伏户外干式高压计量箱JLSZW-10是根据供电部门,电力用户需要，在同类产品的基础上改进而成的高压计量箱，它符合国家电力公司提倡的电力设备无油化。改进绝缘方式，提高技术参数等。适合于额定电压10kV、额定频率为50HZ的供电线路中作电能计量或考核线损之用。它运行可靠，使用寿命优于油浸式互感器。

特点

1干式高压计量箱为两元件型，配备A、C相两只电流互感器，和两只电压互感器，采用V/V接线，额定二次电流5A，额定二次电压100V，配用三相三线有功或无功电能表。

2 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比。

3 高压计量箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。
