JLSZW-10、6、3整体干式计量箱 主要技术参数

1、额定电压：35KV 10KV 6KV

2、准确等级：0.5和0.2级 0.5S和0.2S级

3、额定变比：电压比：35000/100V、10000/100V、6000/100V

电比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100．．．．．．Ａ等规格。

4、双电流比规格：双变比电流二次电流有注明电流变比为1S1、1S2、1S3、21S1、21S2、21S3，其中S1、S2为小电流变比S1、S3为大电流变比，其中电流变比接法应按对应的变压器最大容量选择

 5、额定容量：6KV 0.2、0.2S级 电压部分：2×20VA 电流部分：2×10VA 0.5级 电压部分：2×25VA 电流部分：2×10VA 10KV 0.2、0.2S、0.5级 电压部分：2×25VA 电流部分：2×10VA 35KV 0.2、0.2S、0.5级 电压部分：2×50VA 电流部分：2×10VA

JLSZW-10、6、3整体干式计量箱使用条件

      本产品在环境温-30°C～+40°C的范围内，海拔2500米以下使用。空气温度不大于85%安装场所无严重的震动和颠簸，应无腐蚀性强烈的气体，不宜安装在易燃易爆的地方。

JLSZ10-6、10三相户外干式高压电力计量箱（组合式互感器），分别适用于50Hz三相交流、额定电压为6KV、10KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或反送电，均能有效地计量有功和无功电能的计量设备。对防止窃电节约能源，加强供电管理具有重要作用。

二、使用条件

1.安装场所：户外；

2.环境温度： -25'C~+40'C的范围内，空气湿度不大于85%;

3.海拔：海拔2500米以下使用；

4.安装场所无腐蚀性的气体。

三、结构简介

本产品由三相二元件组合互感器和仪表箱两大部分组成。三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。

一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3，为小电流比。

例如：50-100/5，一次接AP1-AP2,CP1-CP2为100/5.一次接AP1-AP3，CP1-CP3为50/5.

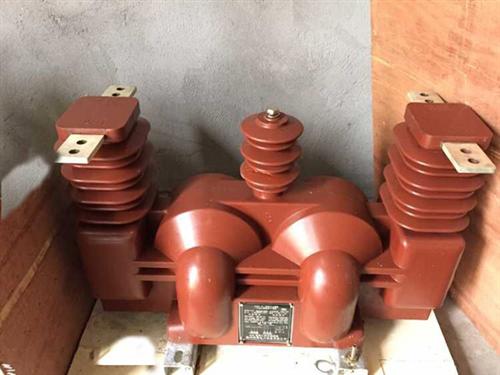

产品名称：JLSZW-10干式倒立式组合互感器（10kV高压计量箱）

产品详细介绍：

一、JLSZW-10干式倒立式组合互感器（10kV高压计量箱）性能概述

本型号JLSZW-10干式倒立式组合互感器（10kV高压计量箱）是在同类产品的基础上改进而成，适用于额定频率50HZ,额定电压35KV的户外交流电力系统中，作有功、无功电能计量使用，是老式油浸产品的替代品。

本型号电流互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，外形采用防雨伞裙，表面爬电距大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是城乡电网改造的理想换代产品。
