四、主要技术参数

1、额定电压：10KV

2、准确等级：0.5S级、0.2级、0.2S级

3、额定变比：电压比：10000/100V

电流比：5/5、 7.5/5、 10/5、 15/5、 20/5

25/5、 30/5、 40/5、50/5、75/5

100/5、150/5、 200/5、 250/5

300/5、 400/5  500/5

5、多变比接线方式：二次变时：一次接线不变、二次接as1-as2为小变比

as1-as3为大变比

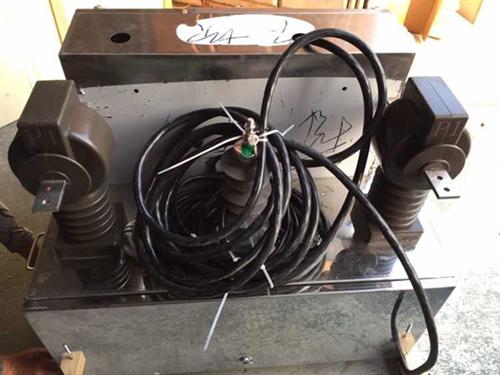

JLSZW-10组合互感器   JLSZW-10干式计量箱

10千伏户外干式高压计量箱JLSZW-10是根据供电部门,电力用户需要，在同类产品的基础上改进而成的高压计量箱，它符合国家电力公司提倡的电力设备无油化。改进绝缘方式，提高技术参数等。适合于额定电压10kV、额定频率为50HZ的供电线路中作电能计量或考核线损之用。它运行可靠，使用寿命优于油浸式互感器。

特点

1干式高压计量箱为两元件型，配备A、C相两只电流互感器，和两只电压互感器，采用V/V接线，额定二次电流5A，额定二次电压100V，配用三相三线有功或无功电能表。

2 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比。

3 高压计量箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。

JLSZW-10、6、3整体干式计量箱适用于50HZ三相交流、额定电压为6KV、10KV、35KV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。对防止窃电，节约能源，加强供电管理具有主要作用，各项技术指标完全符合国家：GB17201-1997、GB1208-1997、GB1207-1997和企业Q/YCD02-2000标准准要求，获得国家技术监督局制造计量器具，许可证（03820397），产品经国家变压器监督检验中心检验合格，是国家经贸委批准列入第三批全国城乡电网与改造推荐产品。

JLSZW-10、6、3整体干式计量箱本产品可取代油浸式电力计量箱 由组合互感器和仪表箱两个部分组成。  组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。

仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。
