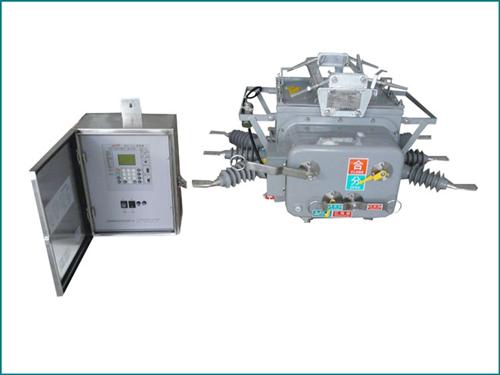

ZW43-12看门狗真空断路器基本规范操作步骤：

1.断路器经一新的小型化设计，采用全封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露

性能，适用于高温、潮湿地区使用。

2.断路器开断性能稳定可靠，具有无燃烧，安全、免维护、体积小、重量轻、使用寿命长等特点。

3.断路器可装设二相CT，输出二相电流供职能控制进行信息分析，实现过流保护功能。

4.断路器内装有合闸涌流消除装置（复合控制器），不但能避免涌流引起的误动作，而且正常工作时果电流脱扣器

线圈不带电，从而小车了脱扣器抖动可能引起的误动作。

5.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护，重合闸、速断保护等多种保护功能，它支持

多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远

方遥控，如配用相应的重合器或分段器控制装置，可作为重合器或分段器使用。

6.操动机构密封在开关箱体内部，可以有效地避免开关因长期户外环境下面引起的机构锈蚀。

7.操动机构新颖、简单、运行可靠、体积小，机械寿命可达1万次。

1.操作人员应初步了解ZW32-22KV真空断路器产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。

2.ZW32-22KV真空断路器产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。

3.产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。

4.断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。

5.断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。

6.ZW32-22KV真空断路器定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作是否正常，并在活动部件注入一些润滑脂。

ZW32-12户外柱上真空开关零部件参数介绍

电流互感器为一体式安装在开关本体上，ZW32-12户外柱上真空开关采用优质导磁材料及环氧树脂与硅橡胶复合绝缘而成，具有容量大、动热稳定倍数高、精度等级高、免维护、可靠性高等优点。可根据客户需要配置单计量，单保护，计量、保护一体电流互感器，有100、200、400、600、800、1000、1250A等多种变比可供用户选择，有0.2级、0.5级、10P10级等多种精度可供用户选择。

安装ZW32-12户外柱上真空开关需提前须知事项

安装前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并对断路器进行分、合闸试操作，以检查各种动作是否正确。 断路器使用的环境应符合规定的范围，若超过必须与制造厂协商。

ZW32-12户外柱上真空开关注意事项

a)搬运过程中请勿在固封绝缘支柱及电流互感器上用力。

b)操作人员应仔细阅读使用手册，掌握该设备的操作方法，对运行中的问题应予 以记录，及时通知厂家。

c)用户不得随意更换零部件，不得更改线路，惹出现问题应及时向厂家联系。 d)安装时，保证开关的底箱安装面与安装架保持水平，若有不平现象，需垫平。
