ZW10-12G双电源真空断路器功能及应用领域概述：

 ZW10-12XDG／630-20型高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组成。适用于交流50Hz、额定电压12KV、额定电流~630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成与备用电源的自动切换，以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。

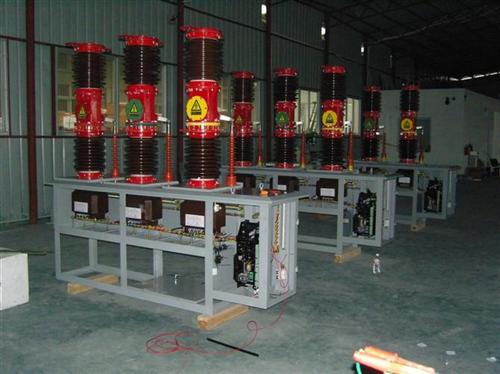

ZW8-12柱上高压真空断路器产品概述：

ZW8-12型户外高压真空断路器是额定电压为12KV，三相交流50Hz的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。 该产品配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器加上装隔离开关。 ZW8-12M永磁高压真空断路器，融合了当今世界最新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。采用先进的永磁机构，机械性能稳定可靠；并装有手动分、合闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。

ZW8-12柱上高压真空断路器产品主要特性：

1.环氧树脂固体绝缘、无油、无SF6、对环境无危害

2.真空开断、纵向磁场灭弧、稳定可靠

3.进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化

4.永磁操作机构，免维护，可长期可靠工作

5.双稳态永磁机构，不会退磁，可永久使用

6.机械寿命最少可以达到20000次以上

1.永磁真空断路器的基本结构

断路器由断路器本体、加装电压互感器和永磁控制箱三部分组成,断路器本体 结构采用操动机构和灭弧室上下布置的形式

2.永磁真空断路器的灭弧工作原理

永磁真空断路器配用的真空灭弧室，具有极高的真空度，以真空作为灭弧和绝缘介质。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生电弧；同时，由于触头的特殊结构，在触头间隙中产生出一定的纵向磁场，使真空电弧保持着扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，达到分断的目的。

3.永磁真空断路器机构工作原理

电动分、合闸：永磁操动机构动铁芯动作，直接推动绝缘拉杆上下运动，完成合、分闸动作。动作完成后由永磁体提供的剩余磁场力，保持合、分闸状态。 手动分闸：拉动分闸手柄，手动脱扣轴向下带动动铁芯动作完成分闸操作。

4.永磁真空断路器的调试与安装

永磁真空断路器的调试和操作中的各项工作应由受过专门训练、详细了解本开关性能的专业人员进行，工作中必须考虑相应的保护和预防措施
