FN3-10系列高压负荷开关
产 品 说 明
一、概述
二、结构简介
三、主要技术参数
四、外形安装尺寸
08
03
2017

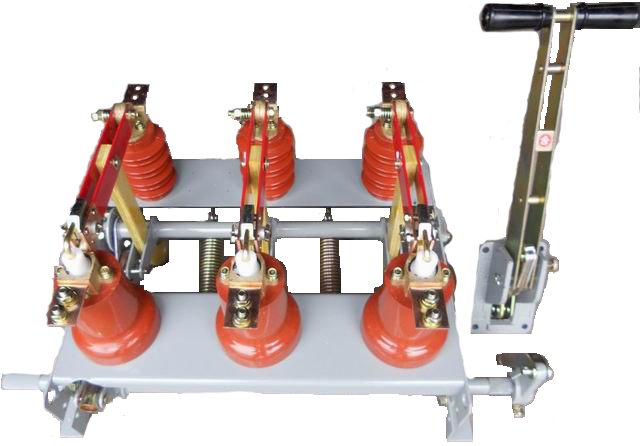

厂家直销FN3-10/400A高压负荷开关 FN3负荷开关
来源:[浙江正祺电力科技有限公司]
联系人：董先生
手机：13587979038
电话：0577-62718292
传真：0577-62718291
QQ：2592155599
Email：zqdl365@163.com
地址：浙江省温州市乐清市柳市镇长春工业区一路
品牌：正祺电力
价格：1800.00
元/台
供应地：浙江省温州市
产品型号：FN3-10
FN3-10?型户内交流高压负荷开关系三相交流50Hz的高压开关设备，用于额定电压为10KV的电力系统中，作为正常情况下分，合电路之用。负荷开关带有RN型高压熔断器，可开断短路电流，作为过载与短路之用。
负荷开关由底架，传动机构，支柱绝缘子，闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成，并装有传动机构。闸刀借支柱绝缘子固定在底架上，闸刀接触点铆有限触头，端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣，凸轮与快速合闸弹簧，可进行快速合闸动作。
额定电压(KV)
额定电流(A)
额定开断电流(KA)
额定峰值耐受电流(KA)
额定短时耐受电流(KA)
额定短路持续时间(S)
重量(KG)
cosφ=0.15
cosφ=0.17
10
400
8.5
1.45
25
8.5
5
50
