ZW20-12F/630-20户外智能真空断路器详细资料，ZW20A-12柱上真空断路器，ZW20-12F/630A智能分界断路器报价及生产厂家，浙江ZW20看门狗真空断路器（分界开关）,ZW20分界断路器遥控距离，ZW20-12F/630户外高压断路器速断过流，ZW20-12F/630智能断路器带短信功能，带PT电压互感器，ZW20带15米专用电缆，ZW20智能分界开关厂家
二、ZW20真空断路器使用环境条件
1、 周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃； 根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。(当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃)。
3.3,ZW20户外分界真空断路器操作机构主要技术参数
3.3.2 、ZW20分界真空断路器手动储能操作力：采用机构所配储能手柄时最大操作力小于25公斤。
ZW20-12F智能高压分界真空断路器
ZW20-12F/630(1000、1250)-20（25KV）
ZW20AF-12/630(1000、1250)-20（25KV）
ZW20B-12/630(1000、1250)-20（25KV）
ZW20真空断路器型号含义注明：
ZW:户外真空断路器；12：额定电压；20：设计序号；F:智能分界；630(1000、1250)：为额定电流；20（25）：额定短路开断电流。
也可写成ZW20-12/630-20，ZW20A-12/630，ZW20-12F/630，ZW20B-12/630的情况，如有疑问，最终确定ZW20户外智能分界开关的配置，请您直接拨打13587790553热线垂询！

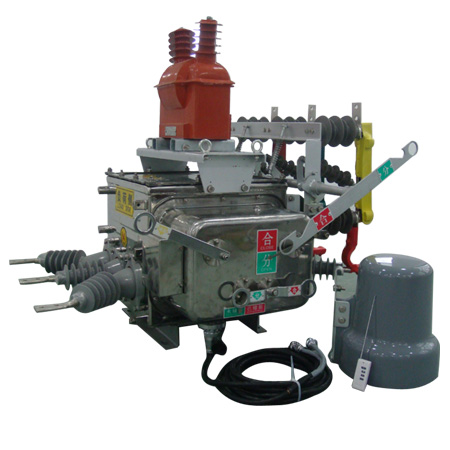

ZW20-12F型户外交流高压分界断路器是一款用户分界开关.
主要由ZW20-12型真空断路器本体,故障检测控制器及外置PT电压互感器三大部分组成
三者通过航空插座及户外密封控制电缆进行电气连接，具有故障检测功能,保护控制功能及通讯功能
能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障
本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构技术
整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响,
其弹簧操动机构进行了小型化及性能优化设计,动作可靠性比国内传统的弹簧机构有显著提高
主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。
产品性能可靠是一种真正的免维护产品。
2、 风速不大于35m/s；
3、 无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
4、 海拔：≤1000m；
5、 覆盖厚度：10mm；
6、 空气污秽程度：IV级；
7、 地震烈度：≤7度；
8、 电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
3.1断路器的额定参数见表1
3.3.1 、储能电机：采用直流串激电动机，其技术数据如表3
型号YJ220-5301BS 额定电压（直流220V） 正常工作范围（85%~120%额定工作电压）
额定功率（20W） 额定电压下储能时间（≤5s）
3.3.3 、ZW20户外真空断路器合闸电磁铁：采用螺管式电磁铁，其线圈技术数据如表4。
额定电压(直流220V) 额定电流(3．9A) 额定功率(860W) 20℃时线圈电阻(56Ω)
正常工作电压范围(65%~110%额定工作电压)
3.3.4, ZW20户外分界真空断路器分闸电磁铁线圈技术参数，同合闸线圈。 **
3.4 ZW20断路器电流互感器 在断路器的本体内A、C相各配置1只电流互感器，变比400/5，用于相间保护。
3.5 ZW20户外分界真空断路器零序电流互感器 **
在断路器本体内配置零序电流互感器1只，变比20/1，在零序电流0.1~5A区段，有着良好的线性关系，额定负载下（0.1VA）的变比误差小于3%，当零序电流为400A时，二次输出电流不小于5A。
3.6 、ZW20户外分界开关操作电源
3.6.1ZW20B 断路器工作时需要操作电源。操作电流可以外引交流或直流220V电源，但一般是在10KV线路上外置操作电源变压器或电压互感器，以获得交流220V操作电源,容量1kva,重量45kg。
08
03
2017
ZW20-12F智能高压分界真空断路器 智能真空断路器 ZW20真空断路器
来源:[浙江正祺电力科技有限公司]
联系人：董先生
手机：13587979038
电话：0577-62718292
传真：0577-62718291
QQ：2592155599
Email：zqdl365@163.com
地址：浙江省温州市乐清市柳市镇长春工业区一路
品牌：正祺电力
价格：16000.00
元/台
供应地：浙江省温州市
产品型号：ZW20-12F
ZW20看门狗高压分界真空断路器常规的型号：
ZW20A-12/630(1000、1250)-20（25KV）
ZW20分界开关技术特点:
三、ZW20主要技术参数
序 号
项 目
单 位
数 值
1
额定电压
KV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定短路开断电流
KA
20
5
额定峰值耐受电流（峰值）
KA
50
6
额定短时耐受电流（4S）
KA
20
7
额定短路关合电流（峰值）
KA
50
8
机械寿命次数
次
10000
9
额定短时开断电流开断次数
次
30
10
工频耐压（1min）：干试（相间、对地/断口）
KV
42/48
11
雷电冲击耐受电压（峰值）相间、相对/断口
KV
75/85
12
额定操作顺序
KV
分-0.3s-合分-180s-合分
13
额定操作电压辅助回路额定电压
V
AC220
注：当产品使用场地的海拔超过1000m时，绝缘耐压应按GB/T11022-1999进行相应的修正。
3.2 ZW20断路器装配调整参数见表2
序 号
项 目
单 位
数 值
1
触头开距
mm
9+1-0.5
2
触头超行程
mm
3+1-0.5
3
平均分闸速度
m/s
1.2±0.2
4
平均合闸速度
m/s
0.6±0.2
5
触头合闸弹跳时间
ms
≤2
6
箱体内极间中心距离
mm
135
7
箱体外极间中心距离
mm
280
8
三相分闸同期性时差
ms
≤2
9
每极回路直流电阻
μΩ
≤200
10
合闸时间
ms
≤45
11
分闸时间
ms
≤45
12
动触头允许磨损厚度
mm
3
13
合闸时触头压力
N
2000±200
14
SF6气体额定压力（表压）
MPa
“0”
15
净重
Kg
185
