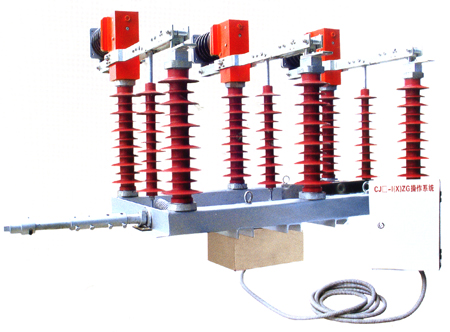

FZW□-40.5系列户外高压隔离真负荷开关
概述
FZW□-40.5/1250-25型户外高压隔离真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品，经严格的型式试验和长期试动行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40.5kV，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能、适用于域网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作,少维护等优点.
型号及其含义
使用环境条件
1.海拔高度：不超过2000m；
2.周围空气温度：上限+40℃,下限-30℃；
3.风速不超过35m/s；
4.相对温度：日平均不大于95％，月平均不大于90％；
5.无经常性的剧烈振动。
主要技术参数
序号
项目
单位
参数
1
额定电压
KV
40.5
2
额定频率
HZ
50
3
额定电流
A
1250
4
额定有功负载开断电流
A
1250
5
额定闭环开断电流
A
1250
6
5％额定有功负载开断电流
A
62.5
7
额定电缆充电开断电流
A
25
8
1min工频耐受电压：真空断口、相同相对地、隔离断口
KV
68/95/110
9
雷电冲击耐受电压：相间相对地/隔离断口
KV
185/215
10
额定短时耐受电流(热稳定)
KA
25
11
额定短路持续时间
S
4
12
额定峰值耐受电流(动稳定)
KA
63
13
额定短路关合电流
KA
63
14
机械寿命
次
10000
15
真空灭弧室触头允许磨损厚度
mm
0.6
16
手动操作力矩
Nm
≤300
注：用户如有特殊要求，可与我厂协商后确定。
开关安装示意图
08
03
2017
FZW□-40.5系列户外高压隔离真空负荷开关 FZW□-40.5负荷开关
来源:[浙江正祺电力科技有限公司]
联系人：董先生
手机：13587979038
电话：0577-62718292
传真：0577-62718291
QQ：2592155599
Email：zqdl365@163.com
地址：浙江省温州市乐清市柳市镇长春工业区一路
品牌：正祺电力
价格：16000.00
元/台
供应地：浙江省温州市
产品型号：FZW□-40.5
