7.2  合闸操作

机构储能后，若接到合闸信号，合闸电磁铁17动作或按下合闸按钮，使储能保持轴8转动，带动掣子7松开滚轮6，解除储能保持，合闸弹簧18释放能量，使储能轴21和轴上的凸轮22作顺时针转动，通过转动拐臂36，传动连板37带动绝缘拉杆34带动动触头向上运动进入合闸位置，并压缩触头弹簧33，保持触头所需接触压力。

合闸动作完成后，由合闸掣子40与半轴42保持合闸位置,同时储能指示牌，储能行程开关复位，电机供电回路接通，合分指示牌显示“合”标记，若外接电源也接通则再次进入储能状态。

注：当断路器已处于合闸状态或选用闭锁装置而未接通外接电源及手车式断路器在推进过程中，均不能进行合闸操作。

VBI在开关柜内的安装形式即可以是固定式，也可以是安装于手车，VBI可安装于KVN28、KYN96型开关柜或配套于其它铠装中置柜，可提供额定电流为630A、1250A、1600A固封极柱真空断路器，可安装于650mm柜宽的开关柜。

   VBI固封式真空断器符合GB、IEC和DL标准和规范，GB/T11022、IEC60694高压开关设备和控制设备标准的共同技术条件：GB1984、DL403、JB3855交流高压断路器。

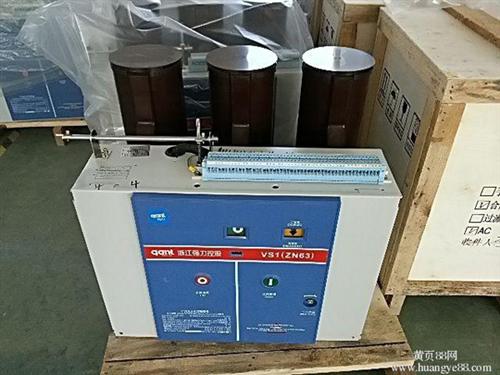

我公司专业生产【VS1-12/630-25】（VS1全系列）,全新原装，有大量库存，是全国最低价格的供应商，欢迎大家来电咨询,谢谢！特价供应及其相关产品，欢迎广大客户通过网络平台前来采购和洽谈生意。

ZW7-40.5系列户外高压真空断路器，用于交流50HZ，额定电压40.5KV的三相电力系统中，作为分，合负荷电流，过载电流及短路电流之用。

（运行参数） 序号 机械特性参数 单位 ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40

◇触头开距 mm 11±1.0 10±1.0 11±1.0

◇接触行程 mm 4±1.0 3±0.5

◇触头接触压力 N 1500±200 3000±200 5000±300

◇平均合闸速度 m/s 0.6±0.2

◇平均分闸速度 m/s 1.1±0.2 1.1±0.3 1.1±0.3

◇ 合闸弹跳时间 ms <2

◇分、合不同期性 ms

<2

◇合闸时间 ms <100

◇分闸时间 ms <60

◇ 主回路直流电阻 μΩ ≤60 ≤60 ≤20

◇动静触头累积允许磨损厚度 mm 3.0
