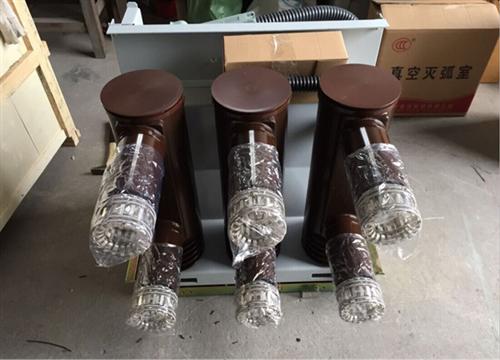

ZN73A-12/D1250-31.5户内高压永磁式真空开关 的 详 细 说 明

概述

本产品为采用永磁操动机构操作的户内三相交流真空断路器,额定电压12KV,额定频率50Hz,额定电流630A～3150A,短路电流16KA～40KA。可直接用于KYN28型开关柜,无需对柜体做任何改动。

技术特点

本品将真空、永磁、智能控制等多项技术融于一体,在保持ZN63型户内真空断路器原有优点的同时,更具有以下优点:

先进的控制技术与长寿命

由于采取高性能永磁材料和采用高档微机设计的控制器，通过本公司专有的控制技术，调节永磁机构线圈驱动功率，以获得断路器最佳分，合闸曲线，并使分，合末端有效的实现了软着陆，大幅度降低了机械碰撞，极大的提高了，机械构件的寿命。也免除了操作过程中，动、静导电杆因机械碰撞而积累的机械形变及所造成的超行程、开距变化。使用户无需再做调整。

一、概述:

ZN63-12(VBM7)系列侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流

下的频繁操作，或多次开断短路电流的场所。

ZN63-12(VBM7)系列侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网电箱式变电站或各种非标供电系统。

二、使用环境条件:

1、周围空气温度：上限+40度，下限-40度

2、海拔：≤200(hn(若海拔增高，则额定绝缘水平相应提高)

3、风压：不超过700Pa(相当于风速34m/s)

4、地震烈度：不超过8度

5、污秽等级：Ⅳ级

6、最大日温差：不超过25度

7、相对湿度：日平均不大于95%，月平均不大于90%

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

1) 绝缘水平： 试验电压 IEC 中国 1min工频耐压(kV) 28 42(极间、极对地)48(断口间) 1.2/50冲击耐压(kV) 75 75(极间、极对地)84(断口间) (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。
