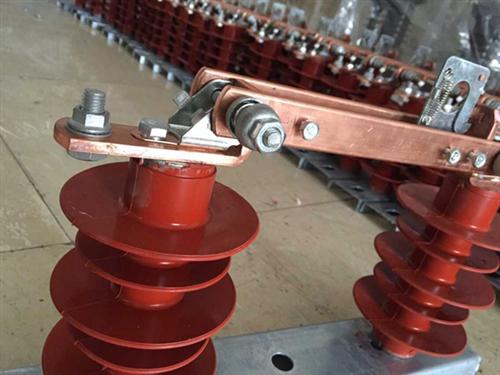

GW4-12（17.5）（40.5）系列结构简介

   隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱， 每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位。 支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90度，从而达到分合闸之要求。隔离开关为单极型，也可通过连杆将三极连成能够联动的三极型式。配用CS11（不接地）CS8-6D（单接地） CS17（双接地）型手动机构操作。（可根据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也 可三极使用，安装方便；触也开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。

一、常见型号：

GN38-12/630A-25KAGN38-12D/630A-25KAGN38-12/1250A-31.5KAGN38-12/1250A-31.5KA二、技术参数

符合标准：GB1985-89（交流高压隔离开关和接地开关），IEC129-84（交流隔离开关和接地开关）。

额定电压：12KV；

额定电流：630～1250A；

额定热稳定电流（4秒）：25～31.5kA；

额定动稳定电流：63～80kA；

工频耐受电压（1min） 相间/断口：42/48Kv；

雷电冲击耐受电压　相间/断口：75/85Kv。

GW4B—40.5/126/252D（W）型户外高压隔离开关

　　本隔离开关为双柱、水平旋转开启式隔离开关，最主要特点是结构简单、操作轻便、工作可靠，维护、调整、检修和更换极为方便。

1.导电部分：

　　左右两导电臂：臂两端是铝合金低压铸造，中间是高强度铝合金方管，三者焊接成一良导体，整体重量轻，强度高，导电面积大，散热面积大，防腐性能好，省去了中间环节的接触电阻。

　　静触指片采用3mm铜板弯制而成，一侧与导电臂固定联结，另一侧由导电臂孔内压簧端面顶住，加上触指自身的弹力，确保合闸平稳可靠。分合闸过程中，6mm铜板式动触头与静触指片摩擦行程短，操作力小。

　　接线端子的抱箍将轴心导电杆夹紧，轴心导电杆通过软铜带与活动的铸铝帽紧密相连，形成可靠的导电途径。

　　对GW4-252kV隔离开关，在出线座及触头接触部分增加了均压环及屏蔽罩，改善了电场分布，降低了无线电干扰水平。

　　2.基座和轴承部分：

　　基座底架采用型钢制造，表面采用热镀锌工艺。轴承座和底架采用装配方式连接。支撑瓷柱的瓷瓶回转板用铸铁材料制造，表面采用喷锌工艺，改变了以往的焊接工艺。轴承座两端孔内装用7126和7208单列圆锥滚子轴承，其内注入二硫化钼锂基润滑脂，能承受较大的压力、扭力和径向负荷，能保持长期转动灵活，且不会发生生锈卡死现象。
