15. 配置 15.1 二次控制电压： DC220V AC220V DC110V AC110V 15.2 二次控制可选件配置 15.2.1 防跳装置：作用一断路器在合闸完成后，如合闸信号未及时解除，断路器内部防跳控制回路将切断合闸回路，防止多闪重合闸。如果柜上采用综合保护仪和防跳装置，则需确认防跳装置是否需要安装。 15.2.2 闭锁装置：作用一在二次控制电源未接通或低于技术要求情况下防止合闸。 15.2.3 过流装置；作用一在一次回路中过载或短路情况下，通过过流继电器使过流线圈得电动作，使断路器分闸。一般加在A，C相，也有三相都加的。当电流互感器的二次输出容量足够时，选用间接过流脱扣器方案，有3.5A和5A两种，当电流互感器的二次输出容量不足以提供过流脱扣电磁铁需求时，选用中间变压器方案，中间变压器的接线端2.4和2.5接断路器上的过流脱扣电磁铁。 15.2.3.1 A.C相过流脱扣(二过流)中间变压器外部接线原理图；
ZN73A-12不但零件数量少，而且无易磨损部件，ZN73A-12的机械传动主轴选用的是金属40铬，这是汽车主轴选用的材料，传动臂选用的是45号加厚钢，再加上拥有10万次机械寿命的永磁式操动机构，使得ZN73A-12无论是在操动机构还是在机械传动部分都彻底的解决了机械可靠性的问题。
（2）机械传动高可靠与采用弹簧储能操动机构真空断路器相比，ZN73A-12采用永磁锁扣进行保持，大大简化了机械传动链，机构零件数量由弹簧式的200个左右变为永磁式的20个左右。断路器机械故障发生的可能性是随着零件数量的增加而增高的，这样的话，随着ZN73A-12零件数量的减少，那么机械故障率也大大降低了。

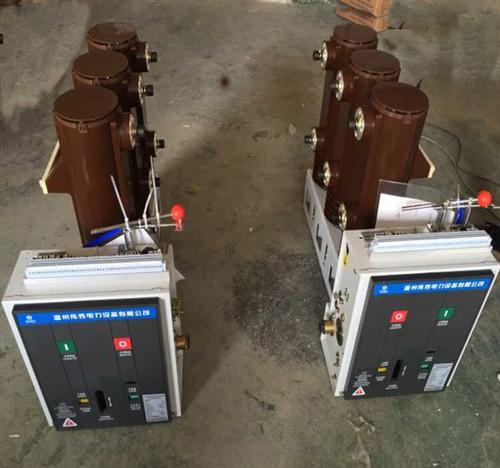

VEP-12型固封式户内中压真空断路器适用于额定电压为12kV，频率为50Hz的户内三相系统中，作为工矿企业、发电厂、变电站、发配电系统的控制和保护之用。特别适用于少维护、少维修、频繁操作的场所。
本项目已获得国家多项专利（专利号：03351868.8、03351869.6、03207244.9、200330101855.6、200330101856.0、03351869.6）。
技术基本原理、创新点及国内外发展情况 技术基本原理
VEP-12固封式户内中压真空断路器可由两大部分组成。其中一部分是真空灭弧室、上、下出线端子、软连接（或滑动连接）等一次主回路零件和环氧树脂压铸组成的极柱部分；另一部分由箱体、合闸模块、分闸模块和二次控制线路组成的操动机构。真空断路器在系统中运行时，在正常的分闸或短路开断时，动触头在操动机构的带动下，向下运动，触头分离关在其间产生电弧。
