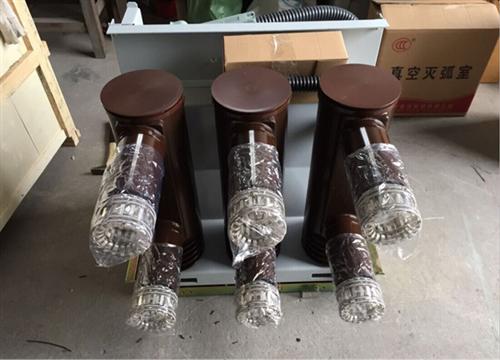

ZN73A-12/D1250-31.5户内高压永磁式真空开关 的 详 细 说 明

概述

本产品为采用永磁操动机构操作的户内三相交流真空断路器,额定电压12KV,额定频率50Hz,额定电流630A～3150A,短路电流16KA～40KA。可直接用于KYN28型开关柜,无需对柜体做任何改动。

技术特点

本品将真空、永磁、智能控制等多项技术融于一体,在保持ZN63型户内真空断路器原有优点的同时,更具有以下优点:

先进的控制技术与长寿命

由于采取高性能永磁材料和采用高档微机设计的控制器，通过本公司专有的控制技术，调节永磁机构线圈驱动功率，以获得断路器最佳分，合闸曲线，并使分，合末端有效的实现了软着陆，大幅度降低了机械碰撞，极大的提高了，机械构件的寿命。也免除了操作过程中，动、静导电杆因机械碰撞而积累的机械形变及所造成的超行程、开距变化。使用户无需再做调整。

VEP-12固封式户内中压真空断路器将操动机构分为箱体、合闸、分闸，二次控制线路等模块。这与国内操动机构一种规格的断路器装配一种操动机构方案相比，具有工艺性好，易于标准化生产，交货周期短，易实现产品系列化等特点。

在设计真空灭弧室时，采用特殊的设计使回路电阻降到极低值，而且在滑动连接方面采用了一种最新的滑动连接，使整个回路电阻值较低。    国内外发展现状

 目前户内中压真空断路器正向小型化、少维护、高可靠性方面发展，目前12kV的真空断路器占市场的90%以上。

真空断路器最先是采用真空灭弧室敞开式用支撑绝缘子装配的结构，后出现用U型绝缘支架固定真空灭弧室半敞开式装配，现市场上需求量较大，将发展成真空灭弧室装在环氧树脂浇铸的绝缘筒里的装配方式。但这些真空灭弧室都存在易受外力损伤、易受潮、灰尘污染，导致真空灭弧室外表面闪络、击穿等事故。近期国内、外开关行业都开始着手开发这种固封式真空断路器，但工艺均较不过关。
