GN38高压隔离开关结构及性能

GN38上隔离开关

★结构特点

1.采用母线穿墙式整块绝缘底板，使得开关柜，母线室与断路器室，完全隔离开

2.配有异轴手动一体化操作机构，既保证隔离开关机械性能，也降低了操作高度方便操作

3.单断点三工位结构，保证开关动作可靠性

 配有完善机械联锁装置

“同轴”是指传动主轴和操作机构轴是同一根轴

“异轴”是指传动主轴与操作机构轴是二根轴，中间用连杆或齿轮传动

“一体化机构”是指隔离开关与操作机构已组成一体，其外形尺寸，安装方式，性能指标在产品出厂前进行精心调试。

   其中GW5-35、60/630、1000在配用90°转动的CS17型手力机构情况下，当进行分、合闸操作时，首先把机构上手柄置于水平位置，再水平旋转，其顺时针方向为合闸，反时针方向为分闸。主闸刀的分、合位置由操动机构上相应的位置限定。操作完成后，将手柄竖起，用锁环扣住。

   操动机构中的辅助开关与机构的主轴直接连动在一起，在分、合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

   接地闸刀的分合动作是通过11/4”水煤气管连动三相同步动作的。接地刀与主闸刀的机械连锁是通过机构上的连锁板来实现的。

   当用CS17G手力操动机构进行操作时，其操作程序可参照主闸刀配用的CS17G的操作程序。

（二）快分型隔离开关的分、合闸动作与普通型相同，由于要求快分型隔离开关有较快的分闸速度和固有分闸时间（不大于0.5秒），所以在普通型的基础上加装了分闸弹簧装置（见图14），缓冲装置（见图15）。传动机构为CS1-XG型手力操动机构。这样，在隔离开关合闸过程中，一方面左、右触头同时闭合，一方面将分闸弹簧拉紧。在操动机构的作用下使弹簧处于储能状态。当操动机构中的电磁铁接到分闸信号而动作时，机构部分释放分闸弹簧。隔离开关支柱绝缘子在弹簧的拉力作用下迅速转动，实现了隔离开关的快速自动分闸。在缓冲器的作用下触头平稳地停止在分闸位置。

一、前言

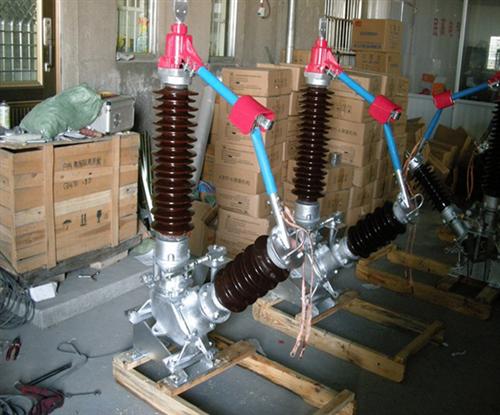

   GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。它广泛地应用在我国35-110千伏的输变电网路中。

   多年来我厂不断对本产品进行了改进。产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。完善化的产品，电气和机械性能均有较大提高。主要是：

   1、泄漏比：普通性达到1.7CM/KV,防污型达到2.5CM/KV。

   2、导电部分对地最小空气距离：

      35kv为400mm,60kv为630mm、110kv为1000mm。

   3、动稳定电流：主闸刀达到100A；接地刀达到47KA。

      热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。

   4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。

   5、新设计的CS17G组合式手力机构，安装灵活，防雨性能好，并有指示灯和电磁锁。

   6、机械寿命在不调整条件下连续分、合操作达10000次。
