GN38-12高压隔离开关安装和调试

开箱后，应检查产品有无破损和锈蚀，产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符，完好无损。清理表面灰尘和污垢。

检查开关各主要连结部位的螺钉是否松动，如有上述情况，应进行旋紧调整。对机械磨擦部位涂以工业凡士林油。按高压柜，环网柜的位置需要进行安装，注意开关分闸时带电部分与对地的绝缘距离大于125cm。开关安装好以后应无负荷操作3-5次，检查分，合，接地标识是否和相应的操作益吻合，操作时不行有卡住等非正常现象。动，静触头接触压紧弹簧的压力出厂时已调好，用户不必再调整。开关与母线的连接处，接触必须良好，固定可靠。

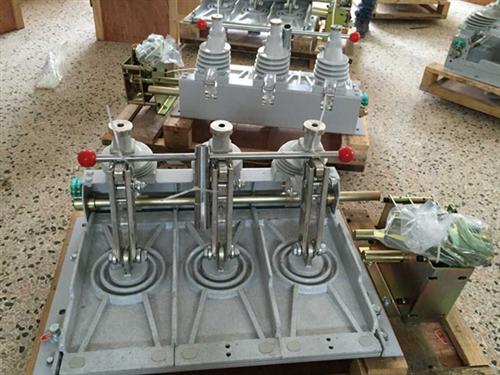

GN38高压隔离开关结构及性能

GN38上隔离开关

★结构特点

1.采用母线穿墙式整块绝缘底板，使得开关柜，母线室与断路器室，完全隔离开

2.配有异轴手动一体化操作机构，既保证隔离开关机械性能，也降低了操作高度方便操作

3.单断点三工位结构，保证开关动作可靠性

 配有完善机械联锁装置

“同轴”是指传动主轴和操作机构轴是同一根轴

“异轴”是指传动主轴与操作机构轴是二根轴，中间用连杆或齿轮传动

“一体化机构”是指隔离开关与操作机构已组成一体，其外形尺寸，安装方式，性能指标在产品出厂前进行精心调试。

我公司产品的主要创新点如下：

A、设计了新型触头结构，杜绝了隔离开关触指未端接触不良和弹簧分流造成的导电回路过热和弹簧性能下降的问题。

B、全密封的瓷瓶基座。使滚珠轴承处雨水、潮气进不去，润滑脂不流失不变质。

C、传动连杆采用装配式，在施工现场不必进行切割或配焊，缩短了产品在运行现场的施工期，检修与解体也比较方便。

D、轴销、轴套无锈化和自润滑，隔离开关能长期保持操作灵活。

E、部件的防腐。根据不同部件选择用热镀锌、达克罗、直接采用不锈钢材料或铝铸件。

F、简化了传动箱的结构，解决了锈蚀和鸟类作窝的问题。

H、设计为双接地结构，只要隔离开关打开接地开关就能自动接地，安全性好。

I、根据用户要求可配电动或手动机构，选择方便。

J、产品出厂时向用户提供隔离开关支架及成套安装底座、地脚螺栓，方便用户实现就地一次安装成型。机械设计说明
