其中GW5-35、60/630、1000在配用90°转动的CS17型手力机构情况下，当进行分、合闸操作时，首先把机构上手柄置于水平位置，再水平旋转，其顺时针方向为合闸，反时针方向为分闸。主闸刀的分、合位置由操动机构上相应的位置限定。操作完成后，将手柄竖起，用锁环扣住。

   操动机构中的辅助开关与机构的主轴直接连动在一起，在分、合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。

   接地闸刀的分合动作是通过11/4”水煤气管连动三相同步动作的。接地刀与主闸刀的机械连锁是通过机构上的连锁板来实现的。

   当用CS17G手力操动机构进行操作时，其操作程序可参照主闸刀配用的CS17G的操作程序。

（二）快分型隔离开关的分、合闸动作与普通型相同，由于要求快分型隔离开关有较快的分闸速度和固有分闸时间（不大于0.5秒），所以在普通型的基础上加装了分闸弹簧装置（见图14），缓冲装置（见图15）。传动机构为CS1-XG型手力操动机构。这样，在隔离开关合闸过程中，一方面左、右触头同时闭合，一方面将分闸弹簧拉紧。在操动机构的作用下使弹簧处于储能状态。当操动机构中的电磁铁接到分闸信号而动作时，机构部分释放分闸弹簧。隔离开关支柱绝缘子在弹簧的拉力作用下迅速转动，实现了隔离开关的快速自动分闸。在缓冲器的作用下触头平稳地停止在分闸位置。

一、常见型号：

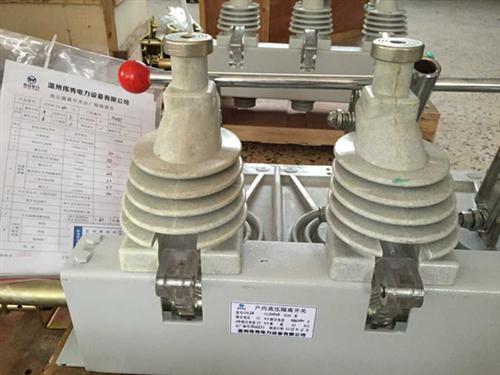

GN38-12/630A-25KAGN38-12D/630A-25KAGN38-12/1250A-31.5KAGN38-12/1250A-31.5KA二、技术参数

符合标准：GB1985-89（交流高压隔离开关和接地开关），IEC129-84（交流隔离开关和接地开关）。

额定电压：12KV；

额定电流：630～1250A；

额定热稳定电流（4秒）：25～31.5kA；

额定动稳定电流：63～80kA；

工频耐受电压（1min） 相间/断口：42/48Kv；

雷电冲击耐受电压　相间/断口：75/85Kv。

3）传动和转动部件采取封闭、防锈、防腐、防水等措施。外露金属件，经热镀锌、热喷锌、渗锌等防腐防锈处理。防腐防锈工艺处理后，防护层牢靠，外观平整、光洁，厚度均匀。

4）每台产品在工厂内进行整台组装和试验，并指导现场进行正确的安装和调试。

5）隔离开关导电杆与接线板之间采用铜软连接。

b．隔离开关和接地开关转动部位的密封及润滑

1）轴承座采用全密封结构，至少有两道以上密封。轴承润滑采用优质二硫化钼锂基润滑脂或性能更好的润滑剂，并标明其质量控制指标，如组份、成分、粘度、温度范围等。隔离开关结构

a．结构及组装要求

1）隔离开关和接地开关传动连杆采用装配式结构，不需在施工现场进行切焊配装。连杆选用满足强度和刚度要求的热镀锌无缝钢管或不锈钢管。

2）隔离开关和接地开关机构输出轴与本体传动轴采用固定连接方式，连接牢固、可靠，或采用无级调节的连接方式。

3）传动和转动部件采取封闭、防锈、防腐、防水等措施。外露金属件，经热镀锌、热喷锌、渗锌等防腐防锈处理。防腐防锈工艺处理后，防护层牢靠，外观平整、光洁，厚度均匀。

4）每台产品在工厂内进行整台组装和试验，并指导现场进行正确的安装和调试。

5）隔离开关导电杆与接线板之间采用铜软连接。

b．隔离开关和接地开关转动部位的密封及润滑
