主要技术参数 名称单位GW5-40.5额定电压KV40.5额定电流A630125016002000主刀及地刀峰值耐受电流KA506380100主刀及地刀短时耐受电流（3s）KA202531.5401min工频耐压(有效值)对地海拔1000mKV95海拔2000mKV105断口海拔1000mKV118海拔2000mKV135雷电冲击耐压(峰值1.2/50 μ s)对地海拔1000mKV195海拔2000mKV205断口海拔1000mKV215海拔2000mKV230机械寿命次2000

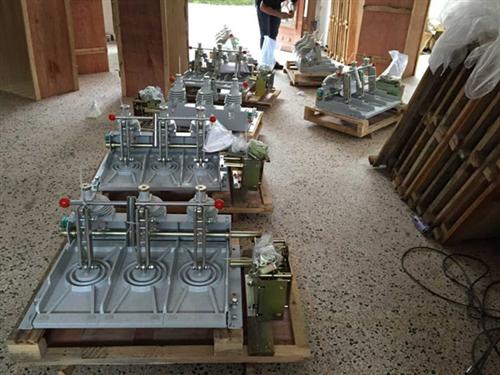

GN38-12高压隔离开关使用与维修

开关的分，合，接地的位置确定及锁定，机械联锁动作，各位置标识均由操作机构完成。操作前必须检查其机构是否安全可靠。先将面板上的扳手向操作轴方向拨动，然后松开，将手柄插入，按面板上的指示箭头方向旋转，操作到位后，面板上的扳手自动加到原位，再次操作只要重复上面的动作即可。

操作机构在出厂时其内部的配合滑动部位均涂以润滑油脂，如用户使用时发现操作有阻滞现象，可将前盖打开，在滑动部位加涂润滑油脂。

开关检修不带电进行，不允许带负荷拉闸。检修中应对绝缘底座及绝缘支座的固定螺钉，动触刀的弹簧压紧情况，绝缘拉杆与绝缘拐臂连结销上的轴用挡圈，绝缘拉杆与动触刀的连结销上的开口进行仔细检查，如有异常须及时调整检修。

检修中发现静触头及动触刀的接触位置，有灼损，发黑现象时不得使用锉刀锉低触点，只可用砂纸砂光，然后涂以工业凡士林油脂。检修中应注意观察动触刀压紧弹簧的变形情况，如有变形等情况须及时调整或更换。

e．隔离开关支柱绝缘子绝缘子的爬电系数、外形系数、直径系数以及表示伞裙形状的参数均符合标准。瓷套的伞裙为不等径大小伞，绝缘子的釉色为棕色，瓷件质量符合要求。绝缘子具用良好的污秽能力和运行特性。

35KV隔离开关的支柱绝缘子均是等静压干法工艺的高质量实芯支柱绝缘子，绝缘子上有制造厂名称、批号、生产日期等标记。 4.2.3 隔离开关触头

a．隔离开关触头设计成在正常变化范围内，其接触压力保持不变。触指具有足够的压力。水平断口的隔离开关触头的紧力弹簧采用外压式触头弹簧，触头弹簧进行防腐防锈处理。触头压力作用过程在维修手册中予以说明。

b．隔离开关的主闸刀和接地闸刀在覆冰厚度为10mm下可靠分闸和合闸，以使触头的整个接触面保持可靠的金属接触。

c．触头弹簧进行防腐防锈处理，采用可靠的绝缘措施防止弹簧分流。

d．主触头、接线板接触面：镀银层厚度≥20um，硬度≥120韦氏。隔离开关结构

a．结构及组装要求

1）隔离开关和接地开关传动连杆采用装配式结构，不需在施工现场进行切焊配装。连杆选用满足强度和刚度要求的热镀锌无缝钢管或不锈钢管。

2）隔离开关和接地开关机构输出轴与本体传动轴采用固定连接方式，连接牢固、可靠，或采用无级调节的连接方式。
