GN38高压隔离开关结构及性能

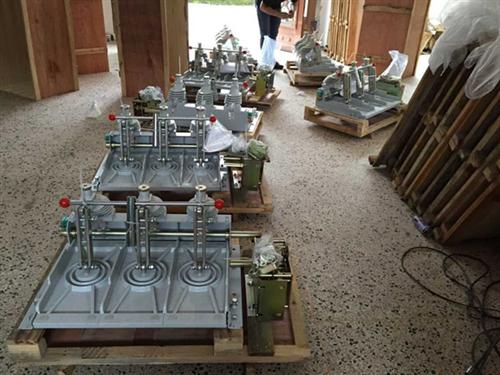

GN38上隔离开关

★结构特点

1.采用母线穿墙式整块绝缘底板，使得开关柜，母线室与断路器室，完全隔离开

2.配有异轴手动一体化操作机构，既保证隔离开关机械性能，也降低了操作高度方便操作

3.单断点三工位结构，保证开关动作可靠性

 配有完善机械联锁装置

“同轴”是指传动主轴和操作机构轴是同一根轴

“异轴”是指传动主轴与操作机构轴是二根轴，中间用连杆或齿轮传动

“一体化机构”是指隔离开关与操作机构已组成一体，其外形尺寸，安装方式，性能指标在产品出厂前进行精心调试。

一、GN38-12隔离开关概述：

　　GNF38-32KV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。

GN38-12隔离开关主要结构特点：

　　采用母线穿墙式整块绝缘底板(APG工艺)，外绝缘爬电比距可达24mm/kV，绝缘性能良好。

　　单断点，三工位结构确保隔离开关合闸时不能接地，接地时不能合闸。

　　配有同轴手操机构和位置定位装置。

3）传动和转动部件采取封闭、防锈、防腐、防水等措施。外露金属件，经热镀锌、热喷锌、渗锌等防腐防锈处理。防腐防锈工艺处理后，防护层牢靠，外观平整、光洁，厚度均匀。

4）每台产品在工厂内进行整台组装和试验，并指导现场进行正确的安装和调试。

5）隔离开关导电杆与接线板之间采用铜软连接。

b．隔离开关和接地开关转动部位的密封及润滑

1）轴承座采用全密封结构，至少有两道以上密封。轴承润滑采用优质二硫化钼锂基润滑脂或性能更好的润滑剂，并标明其质量控制指标，如组份、成分、粘度、温度范围等。隔离开关结构

a．结构及组装要求

1）隔离开关和接地开关传动连杆采用装配式结构，不需在施工现场进行切焊配装。连杆选用满足强度和刚度要求的热镀锌无缝钢管或不锈钢管。

2）隔离开关和接地开关机构输出轴与本体传动轴采用固定连接方式，连接牢固、可靠，或采用无级调节的连接方式。

3）传动和转动部件采取封闭、防锈、防腐、防水等措施。外露金属件，经热镀锌、热喷锌、渗锌等防腐防锈处理。防腐防锈工艺处理后，防护层牢靠，外观平整、光洁，厚度均匀。

4）每台产品在工厂内进行整台组装和试验，并指导现场进行正确的安装和调试。

5）隔离开关导电杆与接线板之间采用铜软连接。

b．隔离开关和接地开关转动部位的密封及润滑
