GN38-12隔离开关使用环境条件

　　a．周围空气温度：上限+40℃ 下限-25℃

　　b．海拔高度2000m以下

　　c．相对湿度：日平均值不大于95%，月平均值不大于90%

　　d．周围空气应不受腐蚀性或可燃性气体，水蒸汽等明显污染

　　e．无经常性的剧烈震动

CSC-3联锁机构-联锁机构参数、结构及价格-温州伟秀电力专业生产CSC-3联锁机构，是浙江地区专业的CSC-3联锁机构生产厂家

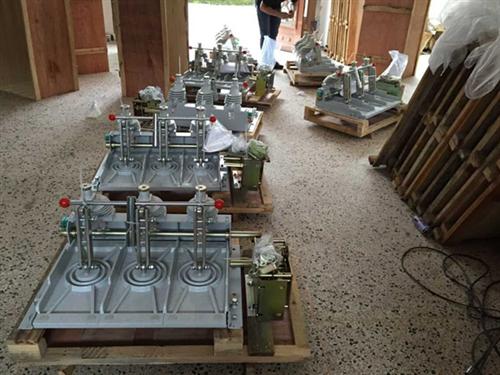

一、GN38-12隔离开关概述：

　　GNF38-32KV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。

GN38-12隔离开关主要结构特点：

　　采用母线穿墙式整块绝缘底板(APG工艺)，外绝缘爬电比距可达24mm/kV，绝缘性能良好。

　　单断点，三工位结构确保隔离开关合闸时不能接地，接地时不能合闸。

　　配有同轴手操机构和位置定位装置。

a．在不进行机械调整、维修或更换部件情况下，隔离开关和接地开关的机械寿命不少于2000（M1等级）次分合操作（三相）。

b．每相隔离开关均设有平板式主接线端子板。主接线端子板与线夹间接触表面的金属层相同。如采用不同金属接触，为防止电化腐蚀，则采取金属复层或其他措施。

c．作用于各型隔离开关主接线端子板上的允许组合荷载不小于技术参数表所列要求，该荷载同时作用情况下，其安全系数不小于2.75。主接线端子板及线路线夹，均能耐受1000N•m的弯矩而不变形。

d．组装好的每相隔离开关能耐受下列持续组合荷载和短时组合荷载。组合荷载是各荷载分量的向量和。1）同时作用的持续组合荷载：

  上述规定作用于主端子板上的轴向水平荷载。

  隔离开关自身重量及上述规定作用于主端子板上的垂直荷载。

  隔离开关自身最大风荷载及上述规定作用于主端子板上的横向水平荷载。 对持续组合荷载。隔离开关的安全系数不小于2.5。 2）同时作用的短时组合荷载：

  上述规定作用于主端子板上的轴向水平荷载。    地震引起的隔离开关动态受力；

隔离开关自身25%最大风荷载及作用于主端子板上的25%横向水平荷载。 短时组合荷载。隔离开关的安全系数不小于1.67。
