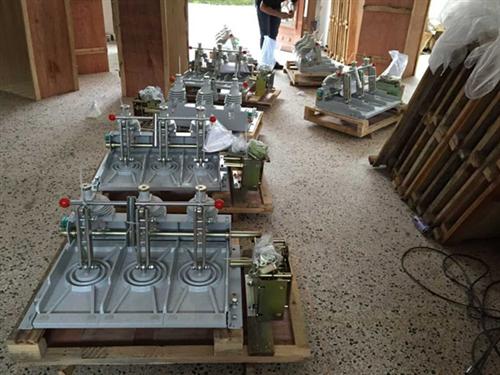

GN38-12高压隔离开关使用与维修

开关的分，合，接地的位置确定及锁定，机械联锁动作，各位置标识均由操作机构完成。操作前必须检查其机构是否安全可靠。先将面板上的扳手向操作轴方向拨动，然后松开，将手柄插入，按面板上的指示箭头方向旋转，操作到位后，面板上的扳手自动加到原位，再次操作只要重复上面的动作即可。

操作机构在出厂时其内部的配合滑动部位均涂以润滑油脂，如用户使用时发现操作有阻滞现象，可将前盖打开，在滑动部位加涂润滑油脂。

开关检修不带电进行，不允许带负荷拉闸。检修中应对绝缘底座及绝缘支座的固定螺钉，动触刀的弹簧压紧情况，绝缘拉杆与绝缘拐臂连结销上的轴用挡圈，绝缘拉杆与动触刀的连结销上的开口进行仔细检查，如有异常须及时调整检修。

检修中发现静触头及动触刀的接触位置，有灼损，发黑现象时不得使用锉刀锉低触点，只可用砂纸砂光，然后涂以工业凡士林油脂。检修中应注意观察动触刀压紧弹簧的变形情况，如有变形等情况须及时调整或更换。

GW4—  27．5    D型隔离开关可配手力操动机构或电动机操机构

a．配手力操动机构有CS11G和CS8—6D型手力操动机构

CS11G手力操动机构由手柄和铸铁基座组成，其上装有定位锁定装置及供讯号和联锁用的辅助开关，手力操动机构的手柄转动的角度为90B+2，辅助开关有4极（2常开，2常闭）和8极（4常开、4常闭）两种。

CS11G型手力操动机构用于操动不带接地刀的隔离开关本体。

CS8—6D型手力操动机构由手柄和铸铁基座组成、其上没有定位锁定装置及供讯号和联锁用的辅助开关、机构手柄转动角度90B+2，辅助开关有4极，6极和8极三种。

CS8—6型手力操动机构用于操动带接地刀的隔离开关本体，该机构有两个手柄，分别操动主闸刀和接地刀，二者之间有机械联锁。

b．配电动机操动机构有CJ6和CJ!型电动机操动机构。

CJ6型电动机操动机构为交流电源操作，CJ!型电动机操动构为直流电源操作，电动机操动机构由减速装置，电动机，二次控制部分和机构箱体组成，输出轴可转动90B或180B并装有供讯号和联锁用的辅助开关，辅助开关有12极和16两种。

电动机操动机构主要用于操动隔离开关主闸刀，当隔离开关本体带接地刀时，接地闸刀由CS1G手力操动机构操纵。

3． 成套供应35产品的成套供应包括GW4— 27．5  D型隔离开关本体（单极、两极或三极）

 手动操动机构或电动机操动机构及联合安装用的附件

操动机构按前述几种规格需要供给一种

技术文件包括，安装使用说明书，装箱单。

一、常见型号：

GN38-12/630A-25KAGN38-12D/630A-25KAGN38-12/1250A-31.5KAGN38-12/1250A-31.5KA二、技术参数

符合标准：GB1985-89（交流高压隔离开关和接地开关），IEC129-84（交流隔离开关和接地开关）。

额定电压：12KV；

额定电流：630～1250A；

额定热稳定电流（4秒）：25～31.5kA；

额定动稳定电流：63～80kA；

工频耐受电压（1min） 相间/断口：42/48Kv；

雷电冲击耐受电压　相间/断口：75/85Kv。
