a．在不进行机械调整、维修或更换部件情况下，隔离开关和接地开关的机械寿命不少于2000（M1等级）次分合操作（三相）。

b．每相隔离开关均设有平板式主接线端子板。主接线端子板与线夹间接触表面的金属层相同。如采用不同金属接触，为防止电化腐蚀，则采取金属复层或其他措施。

c．作用于各型隔离开关主接线端子板上的允许组合荷载不小于技术参数表所列要求，该荷载同时作用情况下，其安全系数不小于2.75。主接线端子板及线路线夹，均能耐受1000N•m的弯矩而不变形。

d．组装好的每相隔离开关能耐受下列持续组合荷载和短时组合荷载。组合荷载是各荷载分量的向量和。1）同时作用的持续组合荷载：

  上述规定作用于主端子板上的轴向水平荷载。

  隔离开关自身重量及上述规定作用于主端子板上的垂直荷载。

  隔离开关自身最大风荷载及上述规定作用于主端子板上的横向水平荷载。 对持续组合荷载。隔离开关的安全系数不小于2.5。 2）同时作用的短时组合荷载：

  上述规定作用于主端子板上的轴向水平荷载。    地震引起的隔离开关动态受力；

隔离开关自身25%最大风荷载及作用于主端子板上的25%横向水平荷载。 短时组合荷载。隔离开关的安全系数不小于1.67。

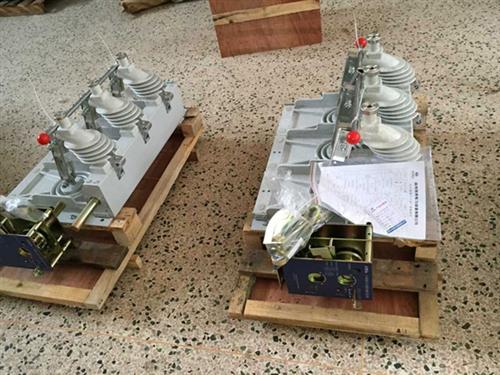

GN38-12高压隔离开关使用与维修

开关的分，合，接地的位置确定及锁定，机械联锁动作，各位置标识均由操作机构完成。操作前必须检查其机构是否安全可靠。先将面板上的扳手向操作轴方向拨动，然后松开，将手柄插入，按面板上的指示箭头方向旋转，操作到位后，面板上的扳手自动加到原位，再次操作只要重复上面的动作即可。

操作机构在出厂时其内部的配合滑动部位均涂以润滑油脂，如用户使用时发现操作有阻滞现象，可将前盖打开，在滑动部位加涂润滑油脂。

开关检修不带电进行，不允许带负荷拉闸。检修中应对绝缘底座及绝缘支座的固定螺钉，动触刀的弹簧压紧情况，绝缘拉杆与绝缘拐臂连结销上的轴用挡圈，绝缘拉杆与动触刀的连结销上的开口进行仔细检查，如有异常须及时调整检修。

检修中发现静触头及动触刀的接触位置，有灼损，发黑现象时不得使用锉刀锉低触点，只可用砂纸砂光，然后涂以工业凡士林油脂。检修中应注意观察动触刀压紧弹簧的变形情况，如有变形等情况须及时调整或更换。

Gw5系列户外隔离开关规格全、种类多、性能可靠、结构简单、安装检修容易，适用范围广，通用性系列性强。当采用特种安装形式，时可使变电所布线更为灵活，并可大量减少占地面积，节省金属构架，若配用硬母线，则布线更为整洁、清晰。

三、技术数据

1、本系列隔离开关符合GB1985-80“交流高压隔离开关”标准的各项规定。

2、隔离开关主要技术参数见表一表一分类型号额定电压（KV）最高工作电压（KV）额定电流（A）主闸刀接地刀接地种类所配机构极限通过电注（千安峰值）4秒热稳定电流（千安有效值）极限通过电注（千安峰值）4秒热稳定电流（千安有效值）主闸刀接地刀普通型（防污型）GW5-35D、60DW、11035

60

11040.5

69

12663072164720不接地GS17G见注1GS17G见注11000

1250

1600

200010031.5单接地双接地快分型（防污型）GW5-35D、60K KW、1106307216  不接地  100010031.5125010031.5特殊型（防污型）GW5-35、60Z、110ZW倒装63072164720不接地  侧装100010031.5单接地  倾斜25125010031.5双接地
