VS1-12真空断路器概述：

ZN63A(VS1)  型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。 断路器符合《交流高压断路器》，  855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。 断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

VS1-12真空断路器维护和保养

1.断路器在正常使用的过程中，应定期对断路器本体进行适当检查.对设备表面的污秽受潮部分进行清洁，用于布楷拭绝缘表面，然后用粘着清洗剂的绸布揩去其他污秽物(注意所用清洗剂能适用于塑料或合成塑料材料)。用工濒耐压法检查真空灭弧室的真空度，在打耐压的过程中，灭弧室外部有微弱的发光是正常的，如发现灭弧室的持续的击穿，应更换真空灭。

2.当断路器长期放置时，可能使断路器活动部分生阻滞，每年应对断路器进行至少5次的储能及合，分闸操作。

3.安装和使用时严禁用坚硬的物体撞击真空灭弧室。

4.用户不应随意更换使用与原型号规格不一致的电器元件。

5.操作人员应初步了解断路器和机构的结构，性能和安装调式，维护检修知识，对运行中问题予以记录，必要时通知制造厂家。

6.频繁操作场所，应注意严格控制在技术条件规定的操作次数及开断次数范围内，不能在超出使用寿命后继续使用。

电力负荷开关的“看门狗”是什么意思？

看门狗分界负荷开关是将负荷开关和微机保护测控，以及通讯模块融为一体的装置，可随配电网络配置、体积小、投资少，它的应用对提高 配电网的安全可靠性，保证电网的安全运行具有重要意义。其在10 kV线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，从而提高用户的供电可靠性。其主要作用有：

1、自动切除单相接地故障；

2、自 动隔离相间短路故障；

3、快速定位故障点；

4、监控用负荷开关不是真空断路器，负荷开关不能切断故障电流，而断路器则可以。故障电流是指短路电流。

负荷开关是什么东西，和断路器空气开关是一个意思吗？

    负荷开关： 负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。，电力线路上一般装隔离开关、真空开关，前者不能带负载合分，后者不仅能带负载合分，还可在故障时自动断开，将故障范围缩小。而负荷开关仅能带负载合分，不能切断故障电流。

   负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名.

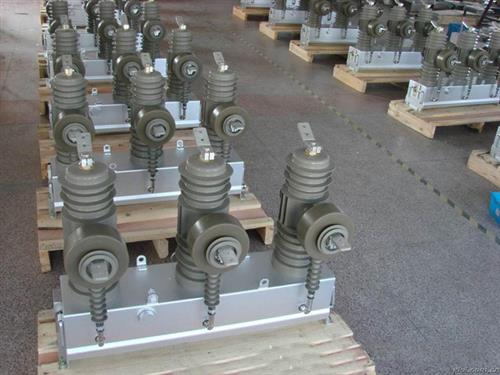

伟秀电力公司带你走进ZW32户外高压真空断路器产品构造原理

1.断路器总体采用小型化设计，采用全封闭结构。弹簧操作机构密封布置在箱体的里面。

2.断路器本题主要是由导体回路，传动系统，绝缘系统等组成。

3.导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有良好的开断和关合短路电流能力，电寿命长。避免由于充油，充气带来的一系列问题。

4.传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组成。

5.断路器可在两相配有电流互感器，根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5等规格。

6.断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组成，可分手动电动操作两种。

7.手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。

8.电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。

9.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。速断保护等多种保护功能。它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控。如陪用响应的重合或分段控制装置，可作为重合器或分段器使用。

10.断路器的安装方式采用柱上座式安装。
