VS1-12M永磁真空断路器工作原理：

   当断路器处于合闸或分闸位置时，线圈中无电流通过，永久磁铁利用动静铁芯提供的低磁阻抗通道将铁芯保持在上下极限位置，而不需要任何机械锁扣。当有动作信号时，合闸或分闸线圈中的电流产生磁势，动、静铁芯中由线圈产生的磁场与永磁体产生的磁场叠加合成，动铁芯连同固定在上面的驱动杆，在合成磁场力的作用下，在规定的时间内以规定的速度驱动开关本体完成开合任务。此机构之所以被称为两位式双稳态原理结构，是由于动铁芯在行程终止的两个位置，不需要消耗任何能量即可保持。而传统的电磁机构，动铁芯是通过弹簧的作用被保持在行程的一端，而在行程的另一端，靠机械锁扣或电磁能量进行保护。

VS1-12M永磁真空断路器灭弧室灭弧原理

   VS1-12/M断路器(配永磁操动机构)采用真空灭弧室，以真空作为灭弧和绝缘介质，灭弧室具有极高的真空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的，由于该真空断路器采用磁场控制真空电弧，因而具有强而稳的开断电流的能力。

户内外真空断路器告诉你们如何使用机械特性测试仪测量断路器的机械特性

1.使用前对zw32m-12高压断路器重新进行一次回路的耐压检验。分别按照表1要求进行端口、相间、对地的检测。

2.真空灭弧室在使用20年或达到技术参数表中规定的短路电流开断次数或电寿命后即需更换。

3.蓄电池的使用和维护

产品的备用蓄电池是2节12V7AH免维修蓄电池。在产品正常使用时，插上交流电源，一边对产品提供电源，一边对蓄电池充电。在交流电源失去后，本产品在5分钟后自动关闭备用电池开关，这时，如果要使用，按下调试按钮保持1秒即可工作。 每年对蓄电池必须检查一次，如果蓄电池电压低于12V，必须立即更换。蓄电池的型号为：日本YUASA公司的NP7-12/12V  7AH，或其他公司相同性能，相同容量的蓄电池。每3年对蓄电池必须更换一次。

4.运输与储存

    A:zw32m-12高压断路器在运输时必须整台装入封闭的包装箱内并予以可靠的固定，运输时不可侧放、倒放。

    B:应在干燥的室内进行产品的装箱或开箱，并核对产品和零部件是否完整、是否与装箱单相符。

    C:zw32m-12高压断路器应存放在干燥、通风、防潮、防震、无有害气体侵蚀的室内，长期存放时应在传动部分涂上润滑油脂，并定期检查环境是否符合要求

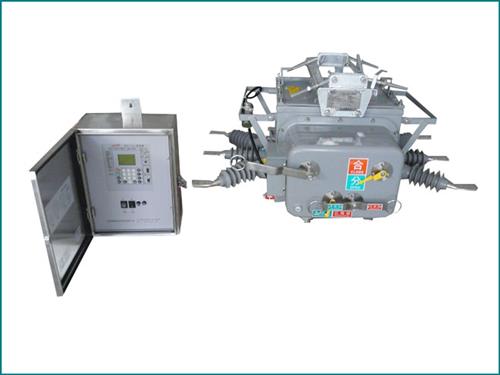

ZW32永磁高压真空断路器基本原理介绍

永磁机构的原理基本上是一块铁片两边有磁铁和线圈，哪边的线圈通电了就会产生比令一边更大的磁力从而带动铁片往磁力大的一边运动。当铁片运动到和某一边磁铁接触是线圈断电，铁片靠磁铁吸住达到保持的目的。铁片两边运动能带动断路器分合。

ZW32永磁高压真空断路器功能特点介绍

结构简单：工作原理基本上是永磁铁的运用，结构简单

运行可靠：没有电路等故障可能性大的地方 经久耐用：只需保证永磁铁的参数即可

2008年我国对城市和农村配网的改造正在进一步深入,电力部门也由原来的单纯行业管理转变为服务用户的企业。因此,不但对设备的质量和性能要求越来越高,同时,对投资和可获得的效益也越来越关注。新一代永磁机构真空断路器的出现,将为广大用户提供一种新的选择。

普通断路器与ZW32永磁高压真空断路器区别

断路器要能动作必须要带有动力源，也就是操作机构，可以把操作机构理解成是断路器中的一个组件。我们平常说真空断路器一般采用弹簧操作机构，这种断路器操作是靠弹簧来拉的。这几年出现了一种采用磁铁的磁力来操作断路器的操作机构，简称永磁机构。永磁真空断路器就是指这种断路器的操作机构是永磁机构，不是弹簧机构。  弹簧机构：由弹簧的拉力来带动灭弧室触头运动，弹簧的能量一般由电机供应。在这种机构中一般有合闸弹簧和分闸弹簧。永磁机构：由磁铁的磁力来带动灭弧室触头运动，分单稳态永磁机构和双稳态永磁机构。
